产品简介

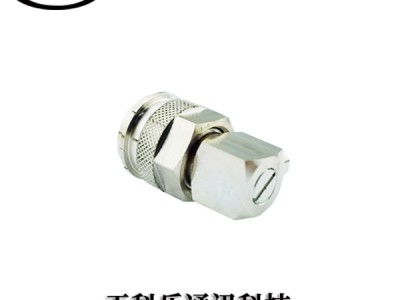

| tnc连接器主要性能指标 | ||
| 温度范围 | -55～+155°C | |
| 特性阻抗 | 50Ω | |
| 频率范围 | DC～11GHz | |
| 工作电压 | 500V r.m.s at sea level | |
| 耐 压 | 1500V r.m.s at sea level | |
| 接触电阻 | 内导体之间 | ≤ 10mΩ |
| 外导体之间 | ≤2.5mΩ | |
| 绝缘电阻 | ≥5000mΩ | |
| 内导体保持力 | ≥0.57N | |
| 插入损耗 | 0.2dB | |
| 连接器啮合力 | ≤20N | |
| 连接器拉脱力 | ≥8N | |
| 电压驻波比 | 直 式 | ≤1.2/3GHz |
| 弯 式 | ≤1.30/3GHz | |
| 耐用性 | ≥500次 | |
| 部件 | 材料 | 表面处理 | |
| 壳体 | 黄铜 | 镀亮镍 | |
| 插针 | 黄铜 | 镀硬金或银 | |
| 插孔 | 铍青铜 | 镀金或银 | |
| 外导体 | * | 铍铜 | 镀金 |
| 母头 | 黄铜 | 三元合金 | |
| 压接套 | 铜合金 | 镀镍 | |
| 绝缘体 | 聚四氟乙烯（PTFE） | ||
| o型密封件 | 硅橡胶 | ||
| 备注：上述tnc连接器为一般性参考,实际中,天科乐会因应用环境不同,用户要求不同,上述指标也有所不同 | |||
