武汉瑞威特机械有限公司

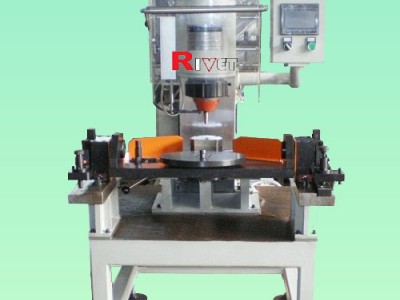

JM12AQ(飞机刹车片铆接机）

机器特点：

■飞机刹车片产品专业定制铆接设备

■适应各种规格或单双面铆刹车盘

■设计有翻转机构,方便铆钉装配和盘片夹紧

■人性化分度装置可实现自动找正并锁紧位置

■5 . 6寸彩色液晶触摸屏,参数触屏输入

■P L C数控电器系统,可根据要求扩展

■铆接高度数字化控制,铆接时间数字化控制

■铆接压力无级调节

■铆接速度无级调节

■简单易用的人机操作界面,界面可定制或增加企业标识

■铆后表面光洁美观,盘片牢固无间隙

■采用瑞威特高品质径向铆接机头

JM12QA

         J M 1 2 Q A铆接机是我公司与南航飞机维修厂联合研发的飞机刹车片*铆接设备，该设备可以铆接各种规格型号的单面或双面刹车片，铆接质量和稳定性达到进口设备同等水平，该设备填补飞机刹车片数控铆接机国内空白，为我国航空领造业域制再添先进制造手段。

         J M 1 2 Q A飞机刹车片铆接机采用数控系统，通过可操控人机界面，方便的对各项铆接参数进行调节，同时工装台采用翻转设计，在反面进行盘片及铆钉的装配，在正面进行铆接。整个装配及铆接过程方便简单。设备通过更换不同的压盘即可铆接不同的型号产品,扩展兼容性优良。铆接过程中的转动，特别设计有自动找正和锁定的功能，铆钉不用刻意定位即可铆接，铆后牢固无缝隙，成形美观。该型设备已经通过南航专家组的验收评审，并已经在飞机维修行业应用，客户反馈效果良好。

技术参数：

▲*大压力                        20Kn

▲行程                            30mm

▲*大铆接能力                    Ф12mm

▲铆头到工作台距离                145mm

▲喉深                            160mm

▲铆头长度                        50mm

▲铆头偏心                        4°

▲电机转速                        960转/分

▲功率                            0.75Kw

▲外形尺寸                        820mmx850mmx1450mm

▲净重                            320Kg

铆接样品
