武汉瑞威特机械有限公司

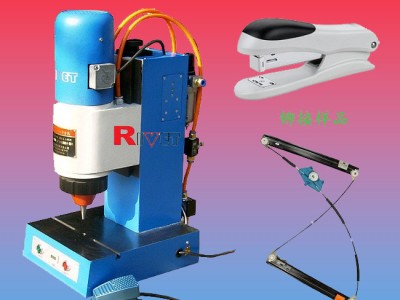

BM6TQ (气动摆辗铆接机）

■轻巧台式 气动铆接机及认购设计

■*大铆接直径Φ6mm（实心钢铆钉）

■气压驱动，无级调压,无级双向调速

■旋转部分外罩安全保护

■加宽工作台，机头可升降

■铆接时间随意设定，手动、自动任意切换

适用范围：仪器仪表、日用五金、电器等. 可加高\加长\加宽改装

    BM6T气动铆接机是在BM6T基础上发展而来的气动中小型径向台式铆接机，除应用有独立知识产权的摆辗铆接技术外，该机加大了工作台面，并具有夹具梯形槽，工作台中心孔径与主轴轴线同轴，可用于夹具定位。气路加装双向调节阀，有效控制铆接速度和回程速度。机头部分应用丝杆升降系统，有效实现机床粗调。电控部分加装数显时间继电器、数显计数器，方便操控。气压元件全部采用进口件，质量可靠，气路加装气雾润滑和气体滤水功能。另外增加双向调速阀，方便铆接参数调整。

 BM6TQ气动铆接机（旋铆机）主要参数：

▲铆接铆钉直径范围         Φmm2~Φ6mm

▲*大铆接压力             9Kn

▲铆头*大工作行程         20mm

▲铆头到工作台*大距离     150mm

▲工作台粗调升降距离       150mm

▲工作台定位孔直径         Φ16mm

▲喉深                     125mm

▲铆头伸出长度             标准50mm

▲工作台尺寸               320mm×400mm

▲功耗                     0.37Kw

▲外形尺寸                 400mm×320mm×800mm

▲机床净重                 70Kg

▲气源要求                 压力4-5kgf/cm² 流量0.04立方米/分钟
