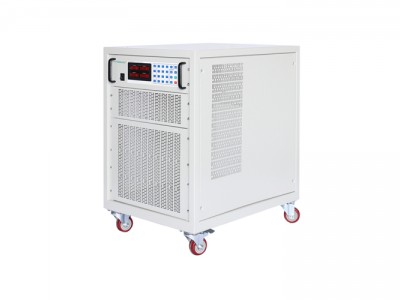

0-1000V线性可编程直流电源
产品概述 Product overview
DLC9000系列线性式可编程直流电源是采用纯线性制作方式，具有恒压、恒流、恒功率模式输出，可自动交叉变换，维持控制与保护兼顾特性，确保直流电源输出的高精度、低纹波、电压电流动态响应速度快；；产品主要定位于电子电力生产、PCB板制造行业及通讯、PLC供电、自动测试系统整合、*、实验室对高精度直流电源的需求。用于替代进口小功率直流电源产品。
产品特点 Product features
采用纯线性制作方式,响应速度快、稳压精度高、纹波电压低；
具有9组记忆，可以将常用的参数(电压、电流)设定，方便使用时调用，一次可执行30组不同电压、电流、上升?时间、运行时间设定，并可连续做999999次循环测试，运行时间至短可以设定1ms；可自行设定过压、过流保护：在系统中，可开启过压(OVP)，过流(OCP)，并可对数值进行修改；
提供嵌入式智能化PC机监控系统，具有RS232、(RS485)通讯接口，指令执行时间小于10mS；
数字式按键操作电压、电流、时间设定；
具有过压、过流、过温、短路保护功能、恒功率模式；
输入输出隔离；
恒压、恒流切换说明：在额定功率、电压及电流输出下，可自由组合所要的设定；输出模式为恒定电压（CV)和? 恒定电流（CC）模式，输出模式取决于电源的输出电压、电流的设定值和负载电阻的大小。如图所示：曲线1和曲线代表两个阻值不同的负载，当曲线1和Iset相交，电源工作在CC模式，当曲线2和Vset相交时，电源工作在CV模式.
供应线性式可编程3KW/5KW/7KW/10KW直流电源
可通过简单计算判断负载处于那种状态：
这里令Vset=设定的电压值，Iset=设定的电压值，
则可得到设定的负载值Rset=Vset/Iset;
如果我们有一个实际的负载值RL=Vo/Io,
当RL>Rset,这时电源工作在恒压模式，
当RL<Rset,这时电源工作在恒流模式
本机一次可执行30组不同电压、电流、上升时间、运行时间之设定， 并可作连续作999999次循环测试；此模式下可进行多种先进的模拟：
宁波至茂直流线性电源650V大功率开关电源恒流源
0-1000V线性可编程直流电源
产品应用 Product application
LED、节能灯等灯具测试及老化
开关电源、电源适配器
光伏、逆变器测试老化
航空航天、国防*
电动车电机、控制器、直流马达测试及老化
电容器、电阻、继电器、晶体管、传感器等电子器件
电解、电镀、腐蚀铝箔加工等 液晶屏、触摸屏等显示器
汽车电子、直流电机、电机控制器、点烟器、影音测试老化等
产品原理 Product principle
宁波至茂直流线性电源650V大功率开关电源恒流源
0-1000V线性可编程直流电源
产品规格 Product specification
型号Mode DLC9000
容量Power 180 W 300 W 600 W 800 W 1000 W
制作方式Wo*ng 线性
输入INPUT 相数Phase 1φ2W+PE 单相两线+地线
电压Voltage 220 V&plu*n;10 %
功率因素 PFC ≥0 . 98 APFC
电流总谐波THD ≤&plu*n;3 %
频率Frequency 47 Hz – 63 Hz
输出OUTPUT 电压 Voltage 电流 Current
0 – 10 V 0 – 18 A 0 – 30 A – – –
0 – 20 V 0 – 9 A 0 – 15 A 0 – 20 A 0 – 40 A –
0 – 36 V 0 – 5 A 0 – 8 . 4 A 0 – 16 . 7 A 0 – 22 . 3 A 0 – 50 A
0 – 50 V 0 – 3 . 6 A 0 – 6 A 0 – 12 A 0 – 16 A 0 – 28 A
0 – 80 V 0 – 2 . 3 A 0 – 3 . 8 A 0 – 7 . 5 A 0 – 10 A 0 – 12 . 5 A
LCD显示Display 电压Vrms、电流Arms、 功率Wattage、时间Time
电压纹波rms Voltage Ripple 0 . 1 % FS(满量程）
电流纹波rms Current Ripple 0 . 2 % FS(满量程）
稳压精算度Voltage Regulation ≤&plu*n;0 . 2 % FS( FS Resistor Load ）
稳流精算度Current Regulation ≤&plu*n;0 . 2 % FS( FS Resistor Load ）
电源调整率 Linear Regulation &plu*n;0 . 1 % FS
负载调整率Load Regulation &plu*n; ≤0 . 1 %
至*率Highest Efficiency ≥65 %
时间精度Time Setting 0 . 1 sec+ 0 . 1 %
电压解析度Voltage Resolution V 0＜1000 V: 0 . 1 V； V 0≥1000 V: 1 V
电流解析度Current Resolution 输出 Io＜ 10 A:分辨率0 . 001 A； 输出 100＞ Io≥ 10 A:分辨率0 . 01 A；
设定项目 电压调节CV 0 – 100 %额定电压可调
电流调节CC 0 – 100 %额定电流可调
功率调节CP 0 – 100 %额定功率可调
设定*度 电压Voltage &plu*n;0 . 2 % FS
电流Current &plu*n;0 . 2 % FS
功率Wattage &plu*n;0 . 3 % FS
测量*度 电压Voltage &plu*n;0 . 2 % FS&plu*n;2 dgt
电流Current &plu*n;0 . 2 % FS&plu*n;2 dgt
功率Wattage &plu*n;0 . 3 % FS&plu*n;2 dgt
存储组数 Memory 共9组， 每组可记忆电压、电流值， 可快速方便调用
可程组数 Program*ble 共30组， 每组可运行电压、电流、上升时间、运行时间
通讯接口Inte*ce RS 232 C【IEEE 488 . 2 ( GPIB)可选】
电磁兼容 EMC 输入EMI滤波器
限流设定I-LIM Set O-*x Current（ 超过电流设定值电源保护， 停止输出）
限压设定V-LIM Set O-*x Current（ 超过电压设定值电源保护， 停止输出）
保护Protection 过压Over voltage 过流Over Current 过温Over Temp 过载Over Load 短路Short Circuit
冷却方式Cooling 风扇强制冷却
重量( Kg) 10 12 15 18 20
体积 W×H×D( mm) 430×133×480
运行环境Environment 0 – 40℃(室外-20℃ – 50℃需定制) 20-90%RH
