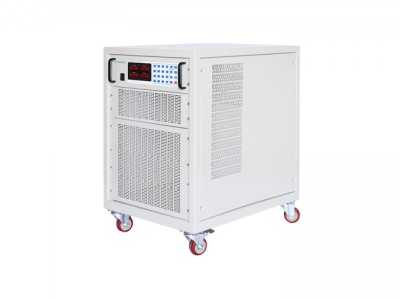

500KW可编程直流测试负载箱
产品特点：
■ 功率范围覆盖1-500KW，满足各行业需求；
■ 电压范围120V、600V、1000V三种规格，其它等级可定做；
■ 保护功能完备，过电流、过电压、过温度、过功率及极性反接提醒保护；全方位MOS保护，避免炸机；
■ 多台负载级联，可随时简单扩展功率；
■ 分布式设计，功率扩展、维修极为方便；
■ 高功率密度，节省宝贵空间；
■ 恒电流(CC)、恒电压(CV)、恒电阻(CR)和恒功率(CP)四种测试模式；
■ 带载、卸载电压可编程，测试测量减少意外；
■ 纯硬件恒电阻、恒功率设计，稳定可靠；
■ 模拟短路功能；
■ 强大的充放电控制功能，可串联模式充放电，方便蓄电池、超级电容测试；
■ 内置ESR测试功能，支持多种行业标准，蓄电池、超级电容用户可节省宝贵投资；
■ 方便实用的OCP测试；
■ 高达20KHz动态测试性能，上升下降斜率可分别设置；
■ 大尺寸彩色液晶屏，信息显示更全面；
■ 智能风扇控制，低噪音，更环保；
■ 强大的自动测试功能，复杂测试任务一键搞定；
■ 模拟编程接口、电流监控接口、远近程触发功能，可实现复杂的功能控制和监测；
■ 多种通讯控制接口，LAN、RS232、CAN、GPIB（选配）；
■ 3U标准19寸模块，方便机架应用；
■ 无与伦比的高可靠性，平均无故障时间行业内*。
200KW可编程直流测试负载
宁波电源厂家供应CRIK5000直流电子负载
产品特性：
负载设计有全方位的MOS保护，MOS周围均设计有保险，无论MOS如何损坏，皆不会导致正极与负极或者正极与控制电路的短路。部分MOS损坏并不会加速其他MOS的损坏，可持续使用。
分布式设计，可直接更换或增加功率层，维修简单方便，易于功率扩展。
设计有功率限制电路，反应时间极短，可有效保护负载不会因为过功率而损坏。
采用全屏蔽技术，无论是内外连线还是PCB走线，均采用了屏蔽技术，层与层之间采用数字通信，有效的提高了负载的抗*能力。
特色功能
恒电流测试功能（CC）
恒电流模式下，无论输入电压如何变化，负载始终消耗一个恒定的电流。
恒电压测试功能（CV）
恒电压模式下，负载将消耗足够电流使输入电压维持在设定值。
恒电阻测试功能（CR）
恒电阻模式下，负载等效为一个恒定的电阻，输入电流会随输入电压的改变而调整。
恒功率测试功能（CP）
恒功率模式下，负载将消耗一个恒定的功率。输入电流会随输入电压的改变而线性调整以确保消耗功率不变。
动态电流测试功能（CCD）
动态测试功能可根据设定规则使负载在两个设定参数（主值与瞬态值）间切换，适用于电源动态特性测试。按面板按键“CCD”可快速切换到动态测试界面，设置参数后使用按键“On/Off”可开启或关闭动态测试功能。
自动测试功能（Auto）
自动测试功能用于模拟*实带载波形，并提供*的规格检查流程，可显著提高测试效率。该功能允许用户编辑 4 个序列测试文件，每个测试文件可支持50个测试步骤。每个测试步骤中，用户可设置带载模式、带载主值、上升斜率、下降斜率、单步时间和检查内容。
放电测试功能（Discharge）
放电测试功能用于对电池或超级电容进行放电测试。测试时，电池（或电容）的电压持续降低，当电压低于终止电压时，负载关闭输入，停止放电。
充电测试功能（Charge）
CRIK5000系列 负载除了提供恒电流充电方式，更增加了智能恒流转恒压充电模式，可满足客户充电质量的要求（尽量充满）。充电测试功能需串联电源和电池（或超级电容），并使用远端电压采样线缆。
等效直流内阻测试功能（ESR）
CRIK5000 专业的内阻采样电路，可准确捕获被测物的电压落差。根据欧姆定律，即可计算出等效直流内阻。
过电流保护测试功能（OCP）
负载提供上升斜坡电流用来测试被测设备电压是否能达到终止电位，以判别OCP保护是否正常。此测试检查过载情况下的被测设备输出响应。
200KW可编程直流测试负载
宁波电源厂家供应CRIK5000直流电子负载
产品应用：
■ 充电桩、动力电池、燃料电池；
■ 电动工具、BMS保护板；
■ 通信电源、电力电源、机车电源；
■ 超级电容（模组、保护板）；
■ 发电机、电动机；
■ 太阳能及相关组件
■ 电流器件（继电器、保险丝、电连接器、传感器等）。
■航空航天
■电源测试
■电动汽车、混合动力汽车
■电力电子行业
■绿色能源，包括电能储备
200KW可编程直流测试负载
CRIK5000直流电子负载产品规格
型号 CRIK5003-120-300 CRIK5003-600-90 CRIK5003-1000-30 CRIK5012-120-1200
电压 120V 600V 1,000V 120V
电流 300A 90A 30A 1200A
功率 3,000W 3,000W 3,000W 12,000W
至小可操作电压 2V/300A 4.5V/90A 5V/30A 2V/1200A
恒电流模式
量程 0-30A 0-300A 0-9A 0-90A 0-3A 0-30A 0-120A 0-1200A
分辨率 0.5* 5* 0.15* 1.5* 0.05* 0.5* 2* 20*
精度 小量程精度：0.1%+0.1%F.S.;大量程精度：0.1%+0.15%F.S.
恒电压模式
量程 0-12V 0-120V 0-60V 0-600V 0-100V 0-1000V 0-12V 0-120V
分辨率 0.2mV 2mV 1mV 10mV 1.67mV 16.7mV 0.2mV 2mV
精度 0.05%+0.1%F.S.
恒功率模式
量程 0‐3,000W 0‐3,000W 0‐3,000W 0‐12,000W
分辨率 50mW 50mW 50mW 200mW
精度 0.5%+1%F.S.
恒电阻模式
量程 0.007～74Ω 0.15～1200Ω 0.12～1240Ω 2.5～20000Ω 0.62～6200Ω 12.4～100000Ω 0.0019～19Ω 0.037～300Ω
精度 0.35%+0.42S 0.35%+0.0026S 0.35%+0.0252S 0.35%+157u S 0.35%+0.005S 0.1%+31u S 0.35%+1.68S 0.35%+0.01S
分辨率 16 bits
斜率
电流斜率量程 5-300A/ms 300-15000A/ms 1.5-90A/ms 90-4500A/ms 0.5-30A/ms 30-1500A/ms 20-1200A/ms 1200-60000A/ms
电压斜率量程 1.0-50V/ms 50-500V/ms 5.0-250V/ms 250-2500V/ms 8-400V/ms 400-4000V/ms 1.0-50V/ms 50-500V/ms
功率斜率量程 5-300A/ms 300-15000A/ms 1.5-90A/ms 90-4500A/ms 0.5-30A/ms 30-1500A/ms 20-1200A/ms 1200-60000A/ms
电阻斜率量程 5-300A/ms 300-15000A/ms 1.5-90A/ms 90-4500A/ms 0.5-30A/ms 30-1500A/ms 20-1200A/ms 1200-60000A/ms
精度 (1&plu*n;35%)*设定值
电压测量
量程 0‐12V 0‐120V 0‐60V 0‐600V 0‐100V 0‐1000V 0‐12V 0‐120V
精度 0.05%+0.05%F.S. 0.05%+0.05%F.S. 0.05%+0.05%F.S. 0.05%+0.05%F.S.
电流测量
量程 0‐30A 0‐300A 0‐9A 0‐90A 0‐3A 0‐30A 0‐120A 0‐1200A
精度 0.1%+0.1%F.S. 0.1%+0.1%F.S. 0.1%+0.1%F.S. 0.1%+0.1%F.S.
功率测量
量程 0-3,000W 0-3,000W 0-3,000W 0-12,000W
精度 0.5%+1%F.S. 0.5%+1%F.S. 0.5%+1%F.S. 0.5%+1%F.S.
瞬态测量
T1&T2 0.025‐60ms 1‐60000ms 0.025‐60ms 1‐60000ms 0.025‐60ms 1‐60000ms 0.025‐60ms 1‐60000ms
分辨率 1us 1ms 1us 1ms 1us 1ms 1us 1ms
精度 1us+100ppm 1ms+100ppm 1us+100ppm 1ms+100ppm 1us+100ppm 1ms+100ppm 1us+100ppm 1ms+100ppm
尺寸 13cm(H)×48cm(W)×*cm(D) 52cm(H)×48cm(W)×*cm(D)
温度规格 保护温度85°C，操作温度0 ~40 °C，满功率操作温度0 ~25 °C
接下图：
型号 CRIK5012-600-360 CRIK5012-1000-120 CRIK5021-600-630 CRIK5021-1000-210
电压 600V 1,000V 600V 1,000V
电流 360A 120A 630A 210A
功率 12,000W 12,000W 21,000W 21,000W
至小可操作电压 4.5V/360A 5V/120A 4.5V/630A 5V/210A
恒电流模式
量程 0-36A 0-360A 0-12A 0-120A 0-63A 0-630A 0-21A 0-210A
分辨率 0.6* 6* 0.2* 2* 1.05* 10.5* 0.3* 3*
精度 小量程精度：0.1%+0.1%F.S.;大量程精度：0.1%+0.15%F.S.
恒电压模式
量程 0-60V 0-600V 0-100V 0-1000V 0-60V 0-600V 0-100V 0-1000V
分辨率 1mV 10mV 1.67mV 16.7mV 1mV 10mV 1.67mV 16.7mV
精度 0.05%+0.1%F.S.
恒功率模式
量程 0‐12,000W 0‐12,000W 0‐21,000W 0‐21,000W
分辨率 200mW 200mW 350mW 350mW
精度 0.5%+1%F.S.
恒电阻模式
量程 0.03～300Ω 0.62～5000Ω 0.15～1500Ω 3～25000Ω 0.018～180Ω 0.35～2800Ω 0.09～880Ω 1.77～14000Ω
精度 0.35%+0.1008S 0.35%+630u S 0.35%+0.02S 0.1%+126u S 0.35%+0.176S 0.35%+0.0011 S 0.35%+0.035S 0.1%+220u S
分辨率 16 bits
斜率
电流斜率量程 6-360A/ms 360-18000A/ms 2-120A/ms 120-6000A/ms 10.5-630A/ms 630-31500A/ms 3.5-210A/ms 210-10500A/ms
电压斜率量程 5.0-250V/ms 250-2500V/ms 8-400V/ms 400-4000V/ms 5.0-250V/ms 250-2500V/ms 8-400V/ms 400-4000V/ms
功率斜率量程 6-360A/ms 360-18000A/ms 2-120A/ms 120-6000A/ms 10.5-630A/ms 630-31500A/ms 3.5-210A/ms 210-10500A/ms
电阻斜率量程 6-360A/ms 360-18000A/ms 2-120A/ms 120-6000A/ms 10.5-630A/ms 630-31500A/ms 3.5-210A/ms 210-10500A/ms
精度 (1&plu*n;35%)*设定值
