二极管 V1 和 V2 的作用是防止电源中集成的输出电解电容不会受到 > 1 V 反向电压的破坏。由于加电不是*同时进行的(甚至在使用一个公共电源开关来接通电源时,各个启动延迟之间也会存在几十毫秒的差别),启动快一些的电源将从较慢电源的“-”输出提供电流,随后,较慢电源的输出电解电容在理论上会发生不允许的放电。
内部的 LC 滤波器使得后启动的二次侧整流二极管在几毫秒之后接受电流,这意味着对每个电源都必须将外部二极管的正极连接到 “-”,负极连接到 “+”。但这些二极管只是动态加载负荷,这样就可将 8.3 ms 浪涌电流负荷能力(在相应二极管的数据表中规定)用作设计的基础,通常不一定要使用散热器来冷却二极管。
实例:
应将额定输出电流为 10 A 的两个单相 SITOP modular 电源(订货号:6EP1 334-1AL12)串联以提高电压。在加电时发生短路的情况下,或在带有具有一个高容量输入电容器的负载时(该电容器可在启动时瞬时充当一个短路部件),它们可在 700 ms 内动态提供大约 35 A。
例如,用于 V1 和 V2 的适宜二极管为 * 340 型1)(轴向接线外壳肖特基二极管 DO-201AD, 直径大约为 5.3 mm,壳体长度大约为 9.5 mm)。
上海诗幕公司在经营活动中精益求精,具备如下业务优势:
SIEMENS 可编程控制器

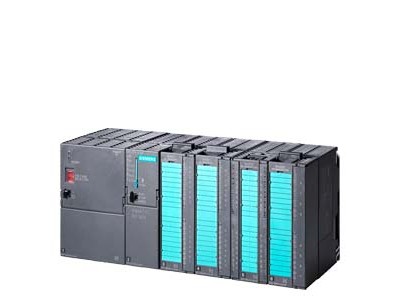

1、 SI*TIC S7 系列PLC:S7-200、S7-1200、S7-300、S7-400、ET-200
2、 逻辑控制模块 LOGO!230RC、230RCO、230RCL、24RC、24RCL等
3、 SITOP直流电源 24V DC 1.3A、2.5A、3A、5A、10A、20A、40A可并联.
4、HMI 触摸屏TD200 TD400C K-TP OP177 TP177,MP277 MP377,
SIEMENS 交、直流传动装置
1、 交流变频器 MICRO*STER系列:MM420、MM430、MM440、G110、G120. MIDASTER系列:MDV
2、全数字直流调速装置 6RA23、6RA24、6RA28、6RA70、6SE70系列
SIEMENS 数控 伺服
8:801、802S 、802D、802D SL、810D、840D、611U、S120
系统及伺报电机,力矩电机,直线电机, 等备件销售。
-----------------------------------------------------------------
上海诗幕自动化设备有限公司(西门子系统集成商)专业销售西门子S7-200/300/400/1200PLC、
数控系统、变频器、人机界面、触摸屏、伺服、电机、西门子电缆等,
并可提供西门子维修服务,欢迎来电垂询 : 187211609620
-----------------------------------------------------------------
上海诗幕自动化设备有限公司 具备以下产品优势
西门子可编程控制器,西门子触摸屏,西门子工业以太网,
西门子数控系统,西门子高低压变频器,西门子电机驱动等等。
允许阻断电压为 40 V,静态直流负载能力 IF * 为 3 A。在此情况下十分重要的动态浪涌负荷容量 IF *对于所选的 SITOP 电源(在 8.3 ms 内大于 100 A)已足够。对于具有更低额定输出电流的 SITOP 电源,也可使用此二极管,但规格显大。
- 制造商常规方法
- 销售商:譬如,RS Components Spoerle
我1)们对这种二极管推荐不承担任何责任。
