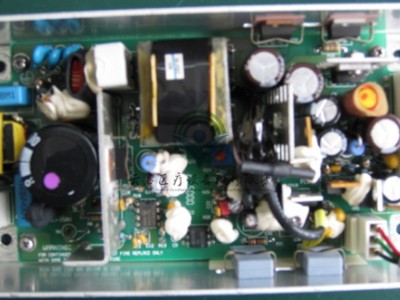

STORZ摄像主机不管是单CCD还三CCD的，其电源绝大部份都是一样：市电220V经EMI电路将电网上的杂波过滤，送给整流滤波电路得到300V左右的直流电压，经过高频变压器在控制电路的控制下输出七组低压交流电，再经过相应的整流、滤波、稳压后得到七组不同的直流电压：15V、5V、-9V、-5V和5V、-5V以及14V。
EMI电路：由C1、L1、C6、R1组成，主要是过滤电网上的杂波同时也阻碍本机上的杂波反馈入市电电网。
整流滤波电路：由CR1、C29、L2、C5组成，CR1是整流桥堆芯片起整流作用，C29、L2、C5构成∏型滤波电路。市电经过它们整流滤波后得到比较平滑的、约310V直流电。
逆变电路：主要由T1高频变压器组成，300多伏的直流电在相关电路的控制下经由T1得到七组高频交流电。
输出整流滤波电路：一路由CR5整流，C16、C17滤波，VR6稳压后输出15VDC；二路由CR6整流，C18、C19、L4、C20滤波得到5VDC；三路由CR7整流，C21、C22滤波，VR1稳压后输出-5VDC；四路由CR12整流，C33、C34滤波，VR5稳压后输出-9VDC；此四路直流电源供给主板的后端电路。五路经CR10整流，C30、C32滤波，VR3稳压后输出5VDC；六路经CR11整流，C31、C35滤波，VR4稳压后输出-5VDC；此二路直流电源供给主板的前端电路。七路由CR3整流，C8、C14滤波，CR4稳压后输出14VDC为芯片U1提供工作电压。
控制电路：主要由U1、Q1组成，U1产生高频脉冲控制Q1的开关。
反馈电路：主要由U2、VR2、R23组成， VR2监控主电源5VDC电压的变化，并通过U2反馈回U1来控制高频脉冲的占空比达到电压稳定输出的，调节R23可改变主电源5VDC电压的大小。
故障：电源无电压输出，空载或单接主板前端电路时有电压输出，无烧坏元件。
分析与维修：从故障现状来分析，应该是带负载能力低的原因导致U1无输出所至。U1（UC3842）的内部工作原理
