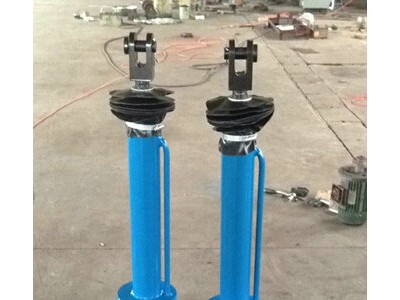

电液推杆是一种机、电、液一体化的新型柔性传动机构，它以执行机构（油缸）、控制机构（液压控制阀组）和动力源（油泵电机等到）组成。根据现场安装空间及用户使用情况电液推杆可有多种结构形式（具体见电液推杆外形尺寸图，也可根据用户要求定制样式）。电动机通过正反转驱动双向液压泵正反输出压力油，经液压控制阀送油缸，也实现活塞杆的往复运动。
产品结构特点：
（1）结构紧凑、安装方便、占据空间小、维护简单。
（2）可带负荷起动，具有过载保护功能。
（3）回路设双向液压锁，可停在规定行程范围内的任意位置并自锁，且保持输出力不变。
（4）推拉力，速度（用户要求）无级可调，驱动力范围极广。
（5）因故断电，推杆自锁，避免发生事故。
（6）采用全液压传动，动作灵敏，运行平稳，能有效缓冲外来冲击力，行程控制（0.5mm）
（7）机电液一体化全封闭结构，工作油路循环于无压的封闭钢筒里，体积小，不渗油，在恶劣的工作环境下，不吸尘，不进水，内部不锈蚀，使用长。
DYTP整体直式电液推杆技术参数：
|
型号 |
额定输出力（kgf） |
额定速度（mm/s） |
电机型号 |
行程制造范围（mm） |
速度制造范围（mm/s） |
||
|
推力 |
拉力 |
推力 |
拉力 |
||||
|
DYTP1000-/110 |
1000 |
750 |
110 |
140 |
Y90L-4-1.5KW |
50-1500 |
30-110 |
|
DYTP1750-/90 |
1750 |
1300 |
90 |
115 |
Y100L1—4-2.2KW |
50-2000 |
10-90 |
|
DYTP2500-/90 |
2500 |
2050 |
90 |
115 |
Y100L2—4-3KW |
50-2000 |
10-90 |
|
DYTP3000-/90 |
3000 |
2500 |
90 |
115 |
Y100L2—4-3KW |
50-2000 |
10-90 |
|
DYTP4000-/90 |
4000 |
2950 |
90 |
115 |
Y112M—4-4KW |
50-2000 |
10-90 |
|
DYTP5000-/90 |
5000 |
3300 |
90 |
115 |
Y132S-4-5.5KW |
50-2000 |
10-90 |
|
DYTP6000-/150 |
6000 |
3800 |
50 |
80 |
Y112M-4-4KW |
50-2500 |
5-50 |
|
DYTP7000-/50 |
7000 |
4500 |
50 |
75 |
Y112M-4-4KW |
50-2500 |
5-50 |
|
DYTP8000-/50 |
8000 |
5000 |
50 |
80 |
Y132S-4-5.5KW |
50-2500 |
5-50 |
电液推杆各部件简单介绍：液压控制阀组主要由溢流阀，吸油单向阀，调速阀（用户要求），液控单向阀（液压锁）等组成。也可根据电液推杆的工作特性，设计不同功能的油路组合阀，满足其工作要求。一般有推出自锁，拉回自锁和推拉均自锁；运行速度有可调速型，不可调速型；电液推杆工作角度有水平推，向上推（包括斜向上），向下推（包括斜向下）等几种。
电液推杆技术指标：
1收藏高度、总升高高度、安装方式均可按照客户要求定制
2材质:采用高强度铝镁合金型材,强耐腐蚀；缸内壁采用高压耐磨瓷化处理工艺密封联结。
3保压性能:高水平密封性能,静止状态下24小时升降桅杆下滑小于10mm。采用活塞摆动行程冲气结构,该结构重的活塞采用高强度含石墨的聚四氟乙烯材料;所有的传动系统是封闭的,杆体和杆体之间有橡胶密封圈进行密封,防水防沙性能好,防腐能力强。
