余压监测系统
余压监控系统用于建筑的楼梯间/前室、前室/走廊消防两侧压差控制。通过余压探测器实时测量余压值,用来动态调节通风管道的旁通泄压阀，对消防门两侧的压差进行控制，在建筑发生火灾时，使逃生者比较轻松打开消防门逃生的同时烟雾不会倒灌进前室和楼梯间。

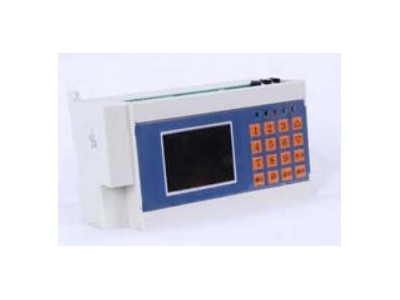

YK-ZF余压控制器
特点:
楼梯间及消防前室的余压监测，依据余压探测器的余压值联动泄压阀执行器；
显示各余压探测器的余压值；
总线联网到余压监控器，用于远程监控(可选项)；
无极二总线连接各压力传感器。
技术指标：
工作电压：DC24V, 允许范围: DC22.8V~ DC25.2V；
工作电流：小于210*；
通讯网络： LonWorks、 BACNET、无极二总线数据采集；
AI输入口： 4个Al、 0~ 10V、0~ 20*、NTC20K；
DI输入口：4个DI、 无源触点开关量信号，过压保护；
AO输出口：2个AO、0~ 10V, 0~ 20*,具有过流保护；
DO输出口：4个DO、继电器输出，触点容量3A；
液晶显示：4行、 每行8汉字液晶屏、8个按键；
工作温度： 0C ~ 50C；
存储温度：-20C ~ +70C；
YK-P余压探测器
特点：
采用高精度MEMS传感器及数字化技术；
按键支持功能:零点校准、单位切换、响应时间等；
现场可插拔L CD模块和现场多段量程选择。
技术指标：
介质：空气和非易燃、非腐蚀性气体，对潮湿/粉尘/结露/油污不敏感；
工作环境：-20-+70C
介质温度：0~60C
温度补偿：0~50C
量程：0-60 Pa
过载10xFS,破坏压力15xFS
过程连接：锥形咀，1/8"管连接
显示：5位LCD,带单位指示，现场可插拔
输出：0~10V, 4~20*(二线)，RS485
输出负载：≤5000 (电流型)，≥2KQ (电压型)
精度：土1.0%FS
长期稳定性：土0.5%FS /Year
温漂系数：< 0.05%FS/C
响应时间：0.5~30s, 可设置
电源：24V DC
防护等级：IP54
