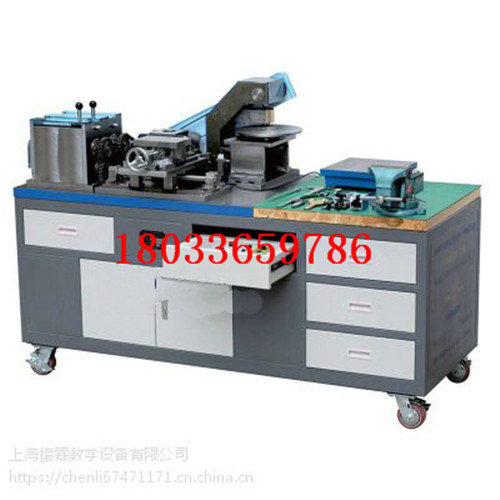

机械仿*教学ZLOM-230机械装调技术综合实训装置(一代)
机械装调技术综合实训装置(一代)主要由实训台、动力源、机械装调对象（机械传动机构、多级变速箱、二维工作台、间歇回转工作台、牙嵌式离合器机构、冲床机构等）钳工常用工具、量具等部分组成。
一、机械装调技术综合实训装置的技术性能要求：
1.输入电源：单相三线 AC220V&plu*n;10% 50Hz；
2.交流减速电机1台：额定功率 120W，减速比 1:4；
3.外形尺寸（实训台）： 1100mm×720mm×820mm；
4.外形尺寸（操作台）：700mm×720mm×820mm
5.设备重量：400kg
6.安全保护：具有漏电流保护，安全符合国家标准。
二、机械装调技术综合实训装置的系统组成与功能：
1.实训台：采用铁质双层亚光密纹喷塑结构，包括操作区域和机械装调区域两部分。操作区域主要由实木台面、橡胶垫等组成，用于钳工加工和装配各种机械零部件（箱体部分采用铝合金材料）；机械装调区域采用铝合金型材操作台面，学生可在上面安装和调整各种机械机构。
2.机械传动机构：主要由同步带、链、齿轮、蜗杆等传动机构组成；通过学生在平台上的安装、调整与检测，掌握机械传动机构的装配与调整技能。
3.多级变速箱：具有双轴三级变速输出，其中一轴输出带正反转功能，顶部用透明有机玻璃防护。主要由箱体、齿轮、花键轴、间隔套、键、角接触轴承、深沟球轴承、卡簧、端盖、滑动拨叉、齿轮齿条机构、拨档机构等组成，可完成多级变速箱的装配工艺实训。
4.二维工作台：主要由滚珠丝杆、直线导轨、台面、垫块、轴承、支座、端盖等组成。台面采用铝合金材料，分上下（X轴、Y轴）两层，下层由多级变速箱经齿轮传动控制，实现工作台往返运行，工作台面装有行程开关，实现限位保护功能，上层采用手轮实现手动控制；能完成直线导轨、滚珠丝杆、二维工作台的装配工艺及精度检测实训。
5.减速器：主要由直齿圆柱齿轮、角接触轴承、深沟球轴承、支架、轴、端盖、键等组成。可完成减速器的装配工艺实训。
6.间歇回转工作台：主要由四槽槽轮机构、蜗轮蜗杆、推力球轴承、角接触轴承、台面、支架等组成。由多级变速箱经链传动、齿轮传动、蜗轮蜗杆传动及四槽槽轮机构分度后，实现间歇回转功能；能完成蜗轮蜗杆、四槽槽轮、轴承等的装配与调整实训。
7、牙嵌式离合器机构：主要由支架、轴承、两半离合器、操作杆等组成，工作时，利用操纵杆带动滑环使半离合器作轴向移动，实现分离和接合。可完成离合器机构的装配工艺实训。
8.冲床机构：主要由曲轴、连杆、滑块、支架、轴承等组成，与间歇回转工作台配合，实现压料功能模拟。可完成冲床机构的装配工艺实训。
9.动力源：配置交流减速电机、调速器、电源控制箱等，为机械系统提供动力源。电源控制箱带有调速电机电源接口，行程开关接口。
10.装调工具：主要有套装工具（34件）、台虎钳、划线平板、拉马、紫铜棒、冲击套筒、截链器、冲击扳手。套装工具由工具箱、内六角扳手、呆扳手、活动扳手、锉刀、丝锥、铰杠、划规、样冲、锤子、板牙、板牙架、螺丝刀、锯*、尖嘴钳、老虎钳等组成。
11.常用量具：主要由游标卡尺、*游标量角器、宽度角尺、百分表、千分尺、塞尺、水平仪等组成；通过使用量具进行测量，使学生掌握常用量具的使用方法，掌握机械装配的检测方法等。
