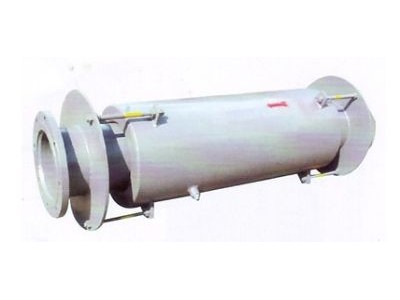

一、定义：外压单式轴向型膨胀节 externally pressurized single axial expansion joint
外压单式轴向型膨胀节由承受外压的波纹管及外管和端管等结构组成，只用于吸收轴向位移而不能承受波纹管压力推力的膨胀节
二、连接形式：连接形式有两种：焊接连接、法兰连接
三、型号标识：
四、波纹管用材料应按工作介质、外部环境和工作温度等工作条件适当选用。常用波纹管材料在下表中给出。
上表所列材料均应为固溶处理态。对于按GB/T4237选用的奥氏体不锈钢板，其表面质量应符合上表组别要求。对于按GB/T3280选用的奥氏体不锈钢板，其表面加工应符合No.2D或No.2B表面加工等级要求。
五、受压筒节
膨胀节中端管、中间管、法兰接管等受压筒节用材料，一般应与安装膨胀节的管道中的管子材料相同或相近。
六、受力件
膨胀节中拉杆、铰链板、万向环、销轴及其连接附件等承受波纹管压力推力的受力件用材料应按其工作条件适当选用。
外压单式轴向型膨胀节主要用于补偿轴向位移，也可补偿横向位移或轴向与横向合成位移，具有补偿角位移的能力，但一般不应用它补偿角位移。以上数据为常压1.0MPa，若有轴向外压式波纹管膨胀节特殊要求，可另行制作。
