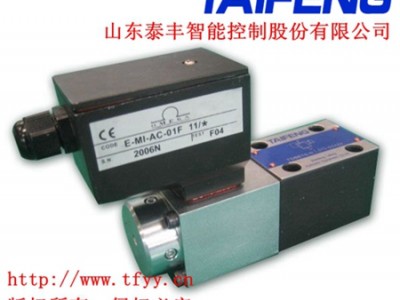

TDBET6型比例溢流阀是由比例电磁铁直接驱动锥芯以控制开启压力。随着输入电流的变化，开启压力也随之变化，且与输入电流大致成正比例关系。此种规格的比例溢流阀可直接用于小流量的液压系统，以限制系统压力，或作为先导式溢流阀的先导级。
该阀主要由阀体，比例电磁铁，阀座和锥阀芯组成。当输入电流为零时，比例电磁铁的推力为零，阀的开启压力为*低。当输入电流大于零时，比例电磁铁产生推力，把锥阀芯压在阀座上。如果作用在锥阀芯上的液压力大于电磁力，则锥阀芯被推离阀座，压力介质就流出，回到油箱，从而限制系统压力不超过希望值。
