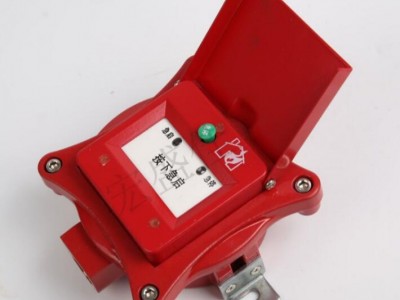

HAQT-1防爆紧急启动/停动按钮（简称按钮）为非编码型按钮，适用于安装在含有ⅡC级T6温度组别的爆炸性气体环境场所。该按钮设置了防误操作盖板，当被保护区域发生火灾时，掀起防误操作盖板，按下急启按板（白色），即可向气体灭火控制盘发出信号，气体灭火控制盘发出气体喷洒命令，经延时，启动气体喷洒电磁阀。在延时期间，若现场人员确认无火灾发生，可立即按下急停按钮（绿色），终止启动。本产品可以和国内外任何厂家的火灾报警控制器配套使用。按钮造型美观、结构紧凑、工作性能稳定可靠。急启按板采用钥匙复位（用钥匙插入按钮盖下方小圆孔内，向里推动）；急停按钮再次按下即可复位
本产品符合GB3836.1—2000<<爆炸性气体环境用电气设备 第1部分：通用要求>>、GB3836.2--2000<<爆炸性气体环境用电气设备 第2部分：隔爆型”d”>>的要求。经国家指定的检验单位检验合格，并取得了防爆合格证书。
主要技术参数
|
防爆标志 |
□ExdⅡCT6；□ExdⅡBT6 |
|
工作电压 |
DC24V（指示灯电源） |
|
报警电流 |
≤10* |
|
触点容量 |
0.5A |
|
防护等级 |
□IP65； |
|
使用环境 |
温度：－20℃～＋50℃；相对湿度：≤95％ 不结露； 大气压力：80kPa～110kPa |
|
重 量 |
1.1kg 规格：150*132*72 |
安装与接线
1、安装: 用M6螺钉通过安装爪,将按钮固定在墙壁上。一般要求按钮底部距地面高1.5m。电缆的引入装置: ⅡB级采用封口螺帽压紧密封圈结构；ⅡC级采用密封填料函结构。
注：产品向系统连接时，采用截面积S=1.0mm2的通用电缆连接。
2、接线：松开按钮盖的固定螺钉，将电缆线分别接在接线端子上（见下图）。连线接好后，将按钮盖与体装好。
D1、D2为DC24V电源（无极性）；T1、T2为停止常开触点；Q1、Q2为启动常开触点
注意事项
1、严禁在易燃易爆场所带电拆卸。
2、安装时不要损伤隔爆面,并保持其清洁。隔爆面紧固螺钉应均匀拧紧，注意隔爆面不要夹杂异物。
3、长期使用要定期检测按钮的性能是否完好，如失效或损坏时要由专
业人员进行维修。
