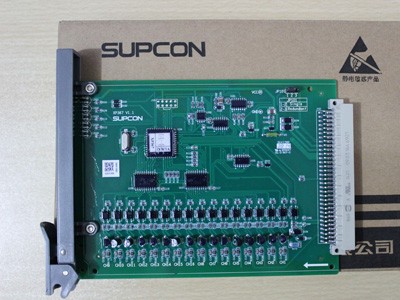

XP367是智能型16路无源晶体管开关触点输出卡,支持单卡和冗余两种工作模式,
XP367卡需要通过XP529R转接模块连接到TB367R-GPR TB367-GPRU或TB367-GPRPU端子板，具有输出保持等功能。
卡件技术指标
型 号 XP367
卡件电源
5v电源 5VDC，I*x<100*
供电 24v电源 24VDC，I*x<100*
外配电电压 （24&plu*n;2.4）VDC（电平信号输入时）
通道数 16路
隔离方式 光电隔离，统一隔离
现场侧与系统侧 1500VAC，50HZ，60S（触点型）
隔离电压 50 0VAC，50HZ，60S（电平型）
通道间 250VAC，50HZ，60S
响应时间 10ms/通道
信号类型 ON：通道降压≤0.3V；通道漏电流≤0.1*
诊断功能 开路诊断
负载能力 每点50*(24V,吸收电流)
EMC指标
抗电快速脉冲群* 1KV
抗浪涌冲击* 2KV
抗射频电磁波* １０ｖ/ｍ
抗静电放电* 空气放电&plu*n;8KV，接触放电&plu*n;6KV
