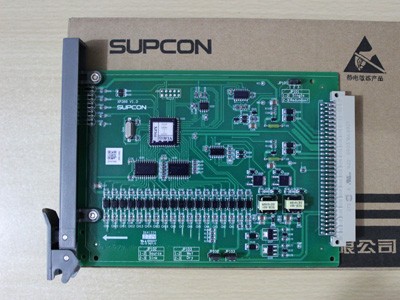

ＸＰ３６６是智能型16路数字量信号输入卡，支持单卡和冗余两种工作模式，能够外接端子板TB366-DU，TB366-220VU，TB366-48VU，TB366-GPRHU， TB366－NPNU及安全栅地板TB366-E8R实现干触点信号（无源触点），和电平信号输入。
Xp366具有卡件内部软硬件在线检测功能，（对CPO配电电源惊醒检测，以保证卡件的可靠运行）。
卡件技术指标
型 号 XP366
卡件电源
5v电源 5VDC，I*x<100*
供电 24v电源 24VDC，I*x<100*
外配电电压 （24&plu*n;2.4）VDC（电平信号输入时）
通道数 16路
隔离方式 光电隔离，统一隔离
现场侧与系统侧 500VAC，50HZ，60S
隔离电压 通道间 250 VAC，50HZ，60S
扫描周期 0.5ms/通道
触点型 ON：≤1kΩ;OFF:≥100KΩ
电平型 ON：≥20VDC,≤30VDC;OFF;≤5VDC
诊断功能 开路诊断及回路电压诊断
去抖滤波时间 10ms
输入阻抗 10KΩ
EMC指标
抗电快速脉冲群* 1KV
抗浪涌冲击* 2KV
抗射频电磁波* １０ｖ/ｍ
抗静电放电* 空气放电&plu*n;8KV，接触放电&plu*n;6KV
