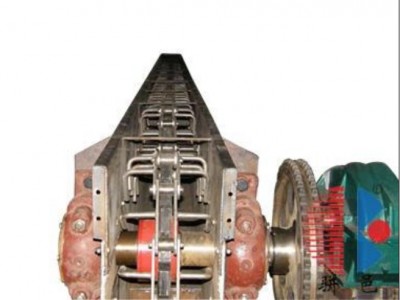

点击图片查看原图
散料各微粒间存在着内磨擦力和内压力，当输送机的输送链及其附件运动时，散料在输送机的机槽内受到输送链运动方向同向的拉力，使散料微粒间内压力增大，从而使散料间内磨擦力增大。当这种内磨擦力大于散料与机槽侧壁的磨擦力时，散料将沿着输送链运动方向向前移动，而增大的内压力保证了散料料层间的稳定状态，从而形成了整体的连续流动，犹如水流一般。（当料层高与机槽高的比值 满足一定条件时，料流是稳定的，料速约等于链速。）
二、典型可输送物料
FU链式输送机可输送粉状、粒状、小块状物料一千余种，典型的有：
水泥成品、水泥生料、黄砂、石灰石粉、煤粉、焦炭粉、粉煤灰、木屑、碎冰、石粉、尿素、合成肥料、肥皂粉、苏打粉、纯碱、塑料颗粒、聚乙烯、树脂、*钾、硫化铵、粘土粉、石英砂、铁矿粉、碎炉渣、*、淀粉、小麦、棉籽、碎饲料、麦芽糖、稻谷、玉米、大豆等。
主要特点
输送能力大：与其它类型的输送机相比，FU链式输送机具有体积小、输送能力大的优点，它只需皮带输送机1/5的空间或螺旋输送机2/3的空间就能输送相同流量的物料。输送能力达6m3/h～500m3/h.
使用寿命长、使用费用低：用合金钢材经*的热处理加工而成的输送链，其正常寿命大于5年，链上滚子寿命不小于1年（全机*易损件），从而保证年维修量在一次以下，大大降低了使用费用，提高了生产效益。
使用能耗低：借助物料的内磨擦力，使运动件所做的功大部分转变为有效功。采用链钩输送大大减少物料对其的阻力 ，使其能耗仅为螺旋输送机的30%～60%。
密封、安全：整机全密封，使粉尘无缝可钻，操作方便、安全、运行可靠。
工艺布置灵活：允许在机壳任何位置选择多种型式的进出料口，可高架、地面或地坑布置，可水平或爬坡（≤15°）安装。
系列齐全：FU系列有FU150、FU200、FU270、FU350、FU410、FU500、FU600、FU700.
四、技术参数
表1：各种机型链运机的技术参数
| 型号 |
槽宽 （mm) |
理想 粒度 （mm) |
10%*大粒度（mm) | 基本输送量（m3/h) | 物料湿度（理论） | |||||
| 链速 | ||||||||||
| 11 | 13.5 | 17 | 21 | 22.7 | 28 | |||||
| FU150 | 150 | <4 | <8 | 10 | 16 | 20 | ||||
| FU200 | 200 | <5 | <10 | 20 | 30 | 40 | ≤5%手抓捍成团撒手后仍能松散为度 | |||
| FU270 | 270 | <7 | <15 | 35 | 45 | 55 | 70 | 80 | ||
| FU350 | 350 | <9 | <18 | 70 | 85 | 100 | 130 | |||
| FU410 | 410 | <11 | <21 | 90 | 110 | 138 | 175 | |||
| FU500 | 500 | <13 | <25 | 170 | 210 | 270 | ||||
| FU600 | 600 | <15 | <30 | 184 | 224 | 276 | 340 | |||
| FU700 | 700 | <18 | <32 | 250 | 305 | 376 | 460 | |||
基本输送量是以水泥等为物料制定的，实际输送量可掌握在此表中推荐值小0～20%范围内。当用天其他行业输送磨琢性小，且温度<60℃的物料时，链速还可加快（*快链速可达40m/min,参见表2）。具体可与公司技术部联系。
表2：输送不同磨琢性物料时所推荐的链速
| 物料磨琢性 | 特大 | 大 | 中 | 小 | |
| 链速m/min | 推荐 | 10 | 15 | 20 | 30 |
| *大 | 15 | 20 | 30 | 40 | |
表3：输送水泥生熟原料和成品粉料的*适链速
| 物料 | 生料细粉或水泥成品 | 熟料细粉或水泥成品 | 生料或熟料粗粉回料 | |
| 料温 | <60℃ | 60～120℃ | <60℃ | 60～120℃ |
| *适链速（m/min) | 15～20 | 10～15 | 10～13.5 | 10～12 |
| *大链速（m/min) | 25 | 17 | 15 | 14 |
表4：倾斜输送时的折扣系数η值
| 倾角（度） | 0～2.5 | 2.5～5 | 5～7.5 | 7.5～10 | 10～12.5 | 12.5～15 |
| η | 1 | 0.95 | 0.9 | 0.85 | 0.8 | 0.7 |
注：当链运机倾斜旋转时，输送量将减少，这时，实际输送能力为表1的数值乘以折扣系数η值。
