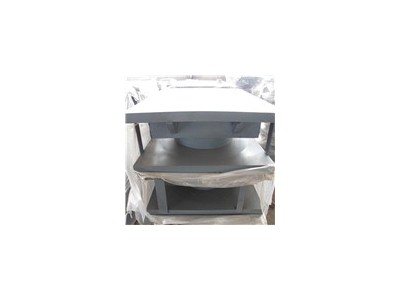

点击图片查看原图QZ球型支座的分类及表示方法
1、QZ球型支座按使用性能分三类
（1）、单向活动支座：承受单向水平荷载，具有纵向位移性能，代号DX；
（2）、双向活动支座：具有多向位移性能，代号SX ；
（3）、固定支座：承受各向水平荷载，各向均无位移，代号GD。
QZ球型支座的表示方法
例1、QZ1000KN-SX:表示QZ系列中设计承载力为1000KN的双向活动支座。
例2、QZ6000KN-DX：表示QZ系列中设计承载力为6000KN的单向活动支座。
例3、GPZ10000KN-GD：表示QZ系列中设计承载力为10000KN的固定支座。
三、QZ球型支座的主要技术性能
供应凤台县GJQZ型钢结构减震钢球支座现货厂家供应
1 、QZ球型支座反力（竖向承载力）分为16 级：1000 , 1500 , 2000 , 2500 , 3000 , 4000 , 5000 , 6000 , 7000 , 8000 , 9000 和10000 , 12500 , 15000,17500 , 20000KN 。
2 、QZ球型支座设计位移量：活动支座（单向和双向）顺结构主位移方向的位移分5级：士50 mm、士100mm 、士150mm、土20mm 和250mm，双向活动支座的横向位移为士50 mm。（位移量可根据顾客实际需要进行调整）
3 、QZ球型支座设计转角分级为：0.01 、0.015、0.02、0.04、0.06rad。
4、QZ球型支座可承受的水平力：
单向活动支座（DX ）横桥向承受水平力为支座反力的10 % ；
固定支座（GD）承受水平力为支座反力的10 %。
5、QZ球型支座摩擦系数设计：聚四氟乙烯板有硅脂润滑条件下，应力为30Mpa 左右时，取值如下：
常温（-25 ℃ ~＋60 ℃ ）0 .03 ；
低温（-40 ℃ ~＋40 ℃ ）0.05 。
