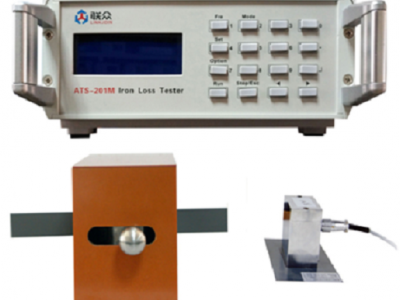

新款ATS-201M硅钢片铁损测量仪，是ATS-200M铁损测试仪的升级型号，主要优点如下：
1.采用3.5寸明亮液晶屏显示，解决了屏闪问题；
2.对于测试结果的数值，提高了直读性和稳定性；
3.面板升级为16键键盘，具备复用功能，使操作更加人性化；
4.磁感设定范围三个存储点Bm1、Bm2、Bm3均提升为500-2500mT；
5.对测头作了进一步性能升级，*小可以测试宽度＞5mm的原材料和冲压后的片材；
6.新增加了自检功能，可以对随机附带的标样片进行校准操作，使测量数值更*。
产品特点：
适合电机、变压器生产厂家，在原料采购或生产现场，用于快速检测硅钢片的品质，也可对冲压后的硅钢片进行品质检测。
该仪器参照国标GB/T13789-92中的测量方法，采用单片机控制技术和A/D、D/A相结合，内置正弦波励磁电源，直接显示铁损Ps值（W/kg），磁场Hm值（A/cm）或磁感Bm值（T）。
通过选配测量软件，组成硅钢片自动测量仪，可自动测量硅钢片的Ps(B)损耗曲线、Ps(H)损耗曲线和B(H)磁化曲线。
适用于测量各种厚度的冷轧取向、无取向和热轧的硅钢片。
可选择定B或定H测量，定B测量Ps时保持磁通正弦，有效消除谐波影响。
测试结果不含铜损，确保铁损测量更*实。
测试探头加入空气磁通补偿线圈，确保测试结果更准确。
三个Bm测试点和三个Hm测试点可供用户自由设定，关机后设定数据不丢失。
可根据测试数据，在坐标纸上手工绘制Ps(B)损耗曲线、Ps(H)损耗曲线、B(H)磁化曲线。
可通过RS232接口与计算机连接，选配自动测量软件（需另购），功能强大。
仪器的校准：样片上有数据直接比对，样片上也画出了具体测试的位置。
技术参数：
|
供电方式 |
交流220V&plu*n;10% 50Hz，1A |
|
显示方式 |
3.5寸明亮液晶显示 |
|
测试频率 |
50Hz、60Hz自由选择 |
|
测量模式 |
定B和定H二种测量模式 |
|
磁感设定范围(定B测量) |
Bm1:500-2500mT,Bm2:500-2500mT,Bm3:500-2500mT |
|
磁场设定范围(定H测量) |
Hm1:500-9999A/m,Hm2:500-9999A/m,Hm3:500-9999A/m |
|
厚度设定范围 |
0.1-0.50mm |
|
铁损值测量范围(P) |
0-19.99W/kg |
|
硅钢片尺寸要求 |
简易探头≥5*20mm,表面平整；标准探头30*100mm |
|
测试重复性 |
&plu*n;1%(恒温环境同一条件下) |
|
测试准确度 |
简易测头：铁损(Ps)5%, 磁导计：铁损(Ps)3%,磁感(Bm)2%(按方圈样品折算) |
|
显示刷新率 |
3次/秒 |
|
外形尺寸 |
金属机箱: 235*90*330mm(宽*高*深) |
|
重量 |
4.5kg |
装箱清单：
铁损测量仪主机………1台
单轭简易测头…………1只
双轭磁导计……………1台
探头连接线……………2根
标准片…………………2片
电源线…………………1根
使用说明书……………1本
保修卡合格证…………1份
软件功能（需另外选购，价格3000元）：
ATSView测量软件运行于Windows 95/98，Windows 2000/XP，Windows 7操作系统下，符合Windows软件规范，操作直观简捷。
ATSView主要有三种功能：测试功能、文件操作和打印输出。
可选择定B（锁定磁感）或定H（锁定磁场）测量，满足多种测试要求。
全自动控制，智能化判断，整个测试过程无需用户干预。
测试过程实时监控采样波形和仪器状态，并可随时中止。
根据样品的外形尺寸计算样品的有效截面积和有效磁路长度。
文件系统采用数据库格式，可直接打印或输出测试结果到Excel表格中。
文件管理功能强大：具有保存数据，删除数据，清除全部数据等功能。
数据文件包含完整的采样数据、样品参数、仪器参数和测试方案，文件采用文本格式，可方便地输入到其它软件中。
显示I(t)、U(t)、B(t)采样波形和B(H)磁滞回线，显示曲线上每一个数据点的坐标信息。
进行多点组簇后，可显示B(H)磁滞回线簇、B(H)磁化曲线、μa(H)磁导率曲线和Ps(B)损耗曲线，并可显示曲线上每一个数据点的坐标信息。
不同条件下测得的B(H)磁化曲线和Ps(B)损耗曲线组合到一张图纸上，进行对比分析。
按μa、Ps、Bm、Br、Hc和Hm等参数设定上下限，对测试结果进行合格判定，通过数据表格的颜色来确定。
支持各种型号的打印机，测试报告与打印机纸张*匹配。
具有打印预览的功能，可方便地调整测试报告的大小和边距。
可直接打印测试报告，或将测试报告生成JPG图片文件。
可直接通过E-*il发送JPG图片文件，或将JPG图片文件保存到磁盘。
测试报告包含完整的曲线图、测试结果、测试条件和样品参数。可采用中、英文格式，可方便添加用户标志和企业名称。
