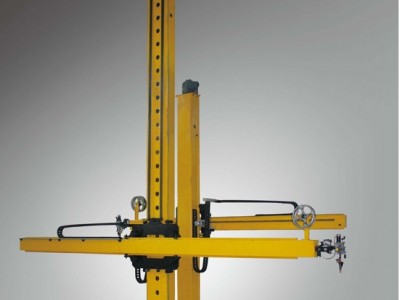

点击图片查看原图
电气控制系统：采用继电气组成的模拟控制系统对焊接电源的启/收弧、送丝机送/退丝、电动拖板、焊接操作机及滚轮架集中控制。
（1）控制柜
控制系统具有以下功能：
系统具有过流、急停等功能
系统具备人身安全、设备安全等保护措施，以确保安全生产。
控制箱和手操器上具有急停按钮。
（2）手操器：手操器可以完成焊接中心的所有功能控制以及参数设定。
a.横梁控制：完成对操作机横梁伸/缩、上升/下降的控制。
b.滚轮架（变位机）控制： 完成对滚轮架正转/反转，或者变位机正转/反转、上翻/下翻的控制（即操作机与滚轮架或变位机的联控）。
c.立柱控制和焊丝进退控制：完成立柱左转/右转的控制（立柱左转/右转适用于立柱电动回转操作机）；焊丝的进和退制。
d.参数设定显示：完成焊接电流、焊接电压、焊接速度的调节和显示。
e.状态选择区：完成焊接(即启动)/调试/停止状态的切换。
