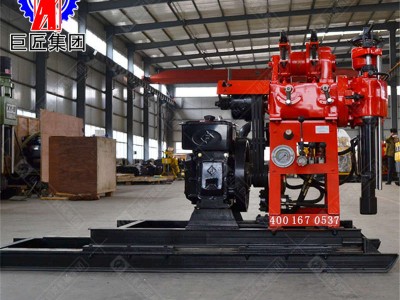

HZ-130YY液压岩芯钻机在普通钻机基础上增加钻机移位滑道，可实现快速更换钻具提高工作效率降低劳动强度。
二、HZ-130YY液压岩芯钻机适用范围
1、本钻机适用于水井钻探，普查勘探，地球物理勘探，道路及建筑勘探以及打*孔等钻进工程。
2、可根据底层的不同选用合金、金刚石及复合片等钻头进行钻进。
3、可钻2-9级的沙质粘土及岩层等。
三、HZ-130YY液压岩芯钻机主要特点
1、具有油压自动进给机构，提高钻进效率，减轻工人劳动强度。
2、卷扬机加装保持架，形成双面支撑星轮的结构，可承受强烈冲击
3、立轴箱四组轴承定位，保证回转器有足够刚性应对碎石层，卵石层等复杂地质条件。
4、本机采用锥度离合器，具有传递扭矩大，操作方便，免维护的突出特点。
四、HZ-130YY液压岩芯钻机技术参数
|
整机参数 |
|
|
钻孔深度 |
130m |
|
开孔直径 |
φ75-φ220mm |
|
终孔直径 |
75mm |
|
主动钻杆 |
53/59*4200mm |
|
钻杆直径 |
φ50mm |
|
钻孔倾角 |
90°～75° |
|
配套动力（柴油机） |
13.2KW 2200r/min |
|
结构重量/尺寸 |
850kg/2400*950*1400 |
|
立轴 |
|
|
立轴转速 |
142 285 570r/min |
|
立轴行程 |
450mm |
|
卷扬机 |
|
|
单绳提升力 |
9.6KN |
|
单绳提升速度 |
0.41 0.82 1.*m/s |
|
卷筒直径 |
φ140mm |
|
钢丝绳直径 |
φ9.3mm |
|
钢丝绳容量 |
27m |
|
钻塔 |
|
|
额定负荷 |
2t |
|
有效高度 |
6m |
|
塔腿规格 |
73mm |
|
泥浆泵 |
|
|
型号 |
BW95 |
|
流量 |
95L/min |
|
压力 |
1.2Mpa |
|
往复次数 |
93次/min |
|
吸水管直径 |
φ51mm*4.5m |
|
出水高压管直径 |
φ32mm*6m |
山东巨匠机械集团有限公司供应液压回转式岩芯钻机，主要型号有：HZ-130Y、HZ-130YY、XYX-130、XYD-130、HZ-200Y、HZ-200YY、XYX-200、XYD-200、XYC-200A、XYC-200。
