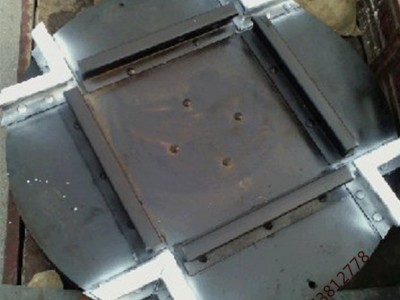

煤矿用600mm轨距道岔转盘，22kg转盘道岔，矿用道岔转盘
保证煤矿用600mm轨距道岔转盘质量，使我们对您的承诺。我们煤矿用600mm轨距道岔转盘以质量求生存，以质量求发展，向质量要效益。下面简单介绍下22kg转盘道岔。
煤矿用600mm轨距道岔转盘简介
轨道转盘是矿车循环系统中改变矿车方向的设备，它是和其他设备配套使用，便于实现井口机械化运输。目前矿井运输要改变矿车运行方向,除用道岔外,就得采用弯道转向,这样占地面积大。
煤矿用600mm轨距道岔转盘利用平稳可靠的低速转盘使矿车自动大范围变向,曲率半径就可以很小(该机圆盘直径仅3米)。
单开道岔各有其代号，比如7号道岔、9号道岔、12号道岔、18号道岔等等。这个代号可不是随便排列的，它实际上代表了辙叉角（α）的余切值，也就是辙叉心部分直角三角形两条直角边FE和AE的比值，即N=cotα=FE/AE，N就是道岔号。显而易见，辙叉角α越小，N值就越大，导曲线半径也越大，列车侧线通过道岔时就越平稳，允许过岔速度也就越高。所以采用大号道岔对于列车运行是有利的。不过，事物总有它的两面性，道岔号数越大，道岔越长，造价自然就高，占地也要多得多。因此，采用什么号数的道岔要因地制宜，因线而异，不可一概而论。
煤矿用600mm轨距道岔转盘参数：
轨距：600轨距
轨型：22kg/m
布置方式：十字交叉
转盘直径：1600mm
承重：静态30吨，动态20吨
驱动方式：电机驱动液压泵站产生压力，通过液压缸进行旋转90°工作
电机参数：660V/1140V，双电压，防爆，2.2千瓦，4级
每套配置：转盘1个，液压泵站1台，配套高压胶管2根
22KG-600转盘道岔工作原理：
22KG-600转盘道岔利用平稳可靠的低速转盘使矿车自动大范围变向,曲率半径就可以很小。
矿用窄轨铁路道岔系列（钢轨8kg/m-30kg/m 叉号3-12号）型号组成说明
型号字母Z代表窄轨铁路道岔类型代号；
型号第三个字母、DK,DC,DX,JD,DZ,JC,TX分别代表单开、对称、渡线、交叉渡线、对称组合、菱形交叉、四轨套线道岔的型式代号。
主要参数中数字的6、7、9、分别代表道岔轨距，6=600，7=700，9=900mm,主要参数 数字的15，22，30，38，43，分别代表道岔轨型，kg/m。
矿用窄轨铁路道岔系列（钢轨8kg/m-30kg/m 叉号3-12号）基本知识
煤矿用600mm轨距道岔转盘是个大家族，常见的是普通单开道岔。它由转辙器、连接部分、辙叉及护轨三个单元组成。转辙器包括基本轨、尖轨和转辙机械。
