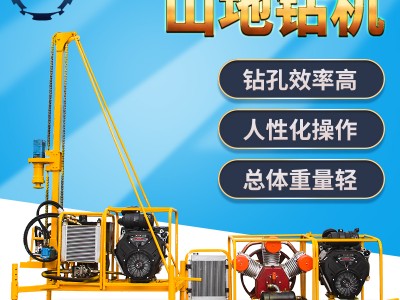

点击图片查看原图
1、 钻井效率高，使得作业成本降低；
2、 结构简单，便于拆装和维护；
3、 操作更赋予人性化
4、 总体重量轻，且为分体结构，便于搬迁和运输。
钻机工作原理
1、 液压系统
钻机通过液压变量油泵将发动机的机械能转化为液压能，并通过管路传递到两个定量液压马达，从而实现钻具的回转、加压和提升
2、 钻机发动机
发动机总成作为钻机的动力源，通过联轴器来驱动液压油泵工作。
3、 井架
井架作为动力头和加压马达的支架及导轨，承受钻井过程中所产生的轴向力和旋转扭矩。
4、动力头作用和结构
动力头主要是用来驱动钻具旋转，将扭矩经钻杆传递至钻头，配合钎头的冲击和系统加压力，达到钻井目的。动力头结构如图四所示。液压马达轴与中心管通过平键连接进而驱动钻具来实现旋转。
5、 散热器
散热器总成由散热器、风扇和直流电机等组成。
在钻机工作时液压系统将产生大量的热能，通过直流电机驱动独立风扇，以吸风的形式来冷却散热器内循环的液压油，来保证液压系统的正常工作。
6、 空压机组
空压机组由空压机和发动机组成。空压机主机的作用是为钻机进行空气钻井和空气振击钻井提供洗井介质----压缩空气。
7、 潜孔冲击器
潜孔冲击器是山地钻机空气钻井的主要钻具，它是利用压缩空气使潜孔冲击器活塞产生往复运动带动钎头实现凿岩钻井。该钻具结构简单，凿岩效率高，使用维护方便。
|
机型 |
HW-30 |
|
|
钻孔深度 |
30m |
|
|
钻孔方法 |
空气震击钻孔 |
|
|
螺旋钻井及泥浆泵钻孔（备选） |
||
|
钻孔（成孔）直径mm |
空气震击钻孔 |
岩石地层70-90，松散底层75-95 |
|
泥浆钻孔 |
75-90 |
|
|
钻杆（直径*长度） |
空气震击钻机mm |
60*1500 |
|
泥浆钻孔mm |
||
|
动力头 |
额定扭矩N.M |
800-900 |
|
转速范围r/min |
0-135 |
|
|
钻机加压及提升功能 |
给进加压力N |
5500-6000 |
|
钻具提升力KN |
12-16 |
|
|
钻具大升降速度m/s |
0.71-0.81 |
|
|
主机发动机功率kw/转速m/s |
26/3600 |
|
|
液压系统 |
流量L/min |
0-60 |
|
工作压力Mpa |
20 |
|
|
空压机组 |
机型/配置数量 |
螺杆式/1组 |
|
风量m³/min |
3.8 |
|
|
工作压力Mpa |
0.8 |
|
|
发动机功率kw/转速r/min |
26/3600 |
|
