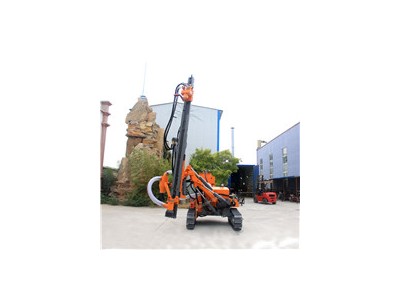

HWQK-A1分体式露天潜孔钻机履带爬山虎恒旺厂家直销*新款钻机
产品特点/ Product Features
·HWQK-A1是恒旺集团在原有HWQK机器的基础上，升级优化了产品操作台、行走部件
液压系统、推进梁、回转头，目的是*大化的提升钻机的功能。行走部件采用柱塞马达
大延长了钻机的行走寿命。特别是操作台的改进，由原来的二人操作改为一人操作，封
工作效率的同时又降低了成本，为客户考虑的更细致周到。
产品优势
回转头采用大排量单马达，体积小、扭矩大，可根据不同工况调整，有效提高了冲击器进尺效率。
?6?7采用行走柱塞马达，特殊工艺烧铸的履带板使得行走驱动能力更强，延长了使用寿命，降低机器的维护成本。
?6?7操作台一人可操作所有项目，提高工作效率并降低了成本，集中操作的同时增加了操作
的安全性和舒适性。
?6?7可选配公司自行研发的干式集尘系统，*环保。
产品参数
钻机型号 动力 额定功率
HWQK-A1 玉柴YCD4R12T-70 50kw
HWQK-A1集尘 玉柴YCD4R12T-80 59KW（标配干式集尘装置）
HWQK-A1电动 电动机 22KW
钻杆类型Drill Pipe Sizes ф60X 2,000 mm
钻孔直径Hole range ф90-110 mm
工作扭矩Rotation torque (*x) 1,650 N.m
回转速度Rotation Speed 70-120 rpm
推进力Feed Force 15 kN
提升力PullUp Force 25 kN
推进方式Feed Type 油缸链条Chain/ cylinder
行走速度 2.5 km/h
爬坡能力Gra*nt 25°
总重量Total Weight 3,800 kg
运输尺寸(LX WX H) 4,900X2,000X2,200 mm
1、钻机工作原理：
钻架与机架，机架通过横梁座落在履带上，钻架通过铰接方式与机架连接并绕铰接轴转
动，以适应各种孔向。钻架上安装有回转供风机构、推进提升机构、钻具、接送杆机构。机
架上则布置有操作机棚、除尘系统、司机室等。
，回转供风机构：驱动钻具回转和高冲击器供给压气。。
推进提升机构与调压装置。如图所示。推进钻具，保证钻头工作时始终与孔底接触，并
实现回转供风机构和钻具的快速升降，调压装置是保证钻具时孔底施以合理的轴压力，以获。
得zuiyo的钻孔效率。接送钻杆机构：露天潜孔机多用主、副两根钻杆。钻杆的接卸和存放由接送钻杆机构完
钻孔设备
水泥矿山应淘汰钻速低、排渣难的低风压潜孔钻机；淘汰送风管道长、耗能高、效率低
的低风压固定式空压机。中、高风压潜孔钻机和全液压露天钻机将是水泥矿山未来的主力钻
机。固定式低风压(0. 5~0.7Mpa)空压机正逐步淘汰，仅适应中硬以下岩石穿孔的切削回转
钻机和穿苗坚硬、极坚硬的牙轮钻机也将逐步淡化出水泥矿山市场。
中、高风压露天潜孔钻机
钻机使用中风压(1.0~1.4MPa)和高风压(1.7-2.4MPa)的压缩空气作动力，由压缩空气。?6?7直接驱动冲击器和钻头选行钻孔作业，钻具回转采用液压马达，滑架起落应用液压缸支撑。
目前国内外一些矿山采用钻机和压缩机分开的分体式配置，但一体化钻机，即钻机、柴油机
风冷空压机和柴油机液压泵组三位一体，是钻机配置的发展方向。
