一、井盖压力试验机产品主要功能、特点
1. 采用高精度液压系统，驱动液压缸，可实现整个试验过程中试验参数的设定、数据自动采集、处理分析、,加载速度在一定范围内任意设定，可实现对加载速率、保持时间、循环加压进行控制；有断裂识别能力并自动停机功能。
2. 该试验机适合承载力不大于600KN的试件试验.
3. 符合国家GT/T2611《试验机通用技术条件》、国家计量检定规程JJG139《拉力、压力和*试验机》标准。
4．方案描述

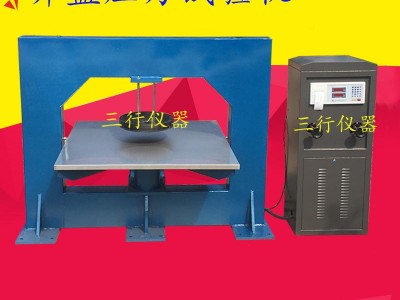

【主 机】采用立式框架结构，主体结构采用焊接结构，并进行实效处理，以保证整机的刚性。液压缸上置于下横梁上，工作时活塞伸出上压试件，固定台面尺寸（宽X长）：1050×1060mm.压头采用优质合金结构钢淬火（HR*5～50）方式，保证其使用寿命。以完成对井盖的压力检测。
【液压系统】液压原理：油泵为负载适应型进油节流调速系统。
油箱内的液压油通过电机带动高压油泵转动、产生压力油进入油路，经单向阀、10μ高压滤油器、试验机*压差阀组等液压元器件，经送油阀控制液压油进入油缸，推动加载油缸对试件施加试验力。由压力传感器和程序控制系统发出信号使力值和加荷速率显示到仪表，控制送油阀的流量，从而控制进入油缸的流量，实现对等速试验力、试验力保持等参数的控制。油箱采用全封闭式结构，可有效防止灰尘等杂物进入液压系统，从而提高液压系统的可靠性。
二．井盖压力试验机主要技术性能指标
1、*大试验力：600KN
2、试验力测量范围: 10-600KN
3、试验力精度: 优于&plu*n;1%
4、试验力速度调节范围:0.5～10kN/S。
5、活塞*大行程: 100mm
6、压缩试验空间: 0～350mm
7、上压头尺寸： Φ356mm
8、下工作台尺寸（宽×长）： 1050×1060mm
9、保护功能：超过*大试验力2%～5%时自动停机。
10、功率：380V；2.2kW
11、主机尺寸(长×宽×高): 1600×1050×1500mm
