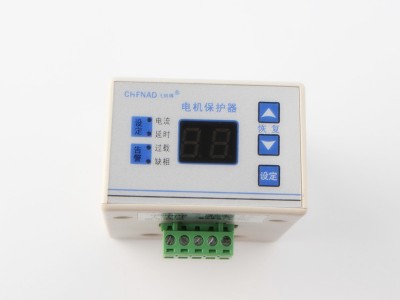

点击图片查看原图
保护器在断电状态下，NC与CO是通的。通电后，电动机工作正常时保持接通，当检测到电动机出现故障时，继电器断开，切断电动机电源。
l 整定电流与动作时间设定
长按“Sel”键2秒， “电流”灯亮，用“5”或“6”键改变设定值（按住“5”或“6”键不放可连发），设置好后按“Sel”键，可以继续设定动作时间，设定好后按“Sel”键保存并退出，或者等10秒后保护器会自动保存并退出
l 告警（保护）状态恢复
发生故障告警时，LED小灯会显示故障原因是过载还是缺相，此时继电器断开，并且锁定在断开状态。这时只要按“5”或“6”键即可从保护锁定状态恢复，也可给保护器重新上电来恢复。
一、 基本工作原理
l 电流检测
保护器通过内置的电流互感器来检测三相负载电流，所以被保护电动机的三根相线必须分别穿过电流互感器的三个小孔。
l 过载保护
当负载电流超过整定电流，并且持续时间达到设定的过载动作时间时（默认10秒），继电器断开，切断电动机电源。
l 缺相保护
缺相持续超过2秒，继电器断开，切断电动机电源。
内部参数代码如下表所示：
|
类别 |
代码 |
参数名称 |
设定范围 |
出厂 设定 |
单位 |
备注 |
|
过载保护类 |
F1 |
额定电流 （整定电流） |
0.5 – 20 |
16 |
A |
这个参数可以直接长按Sel设定 |
|
F2 |
过载动作时间 |
1 – 99.0 |
10.0 |
秒 |
|
