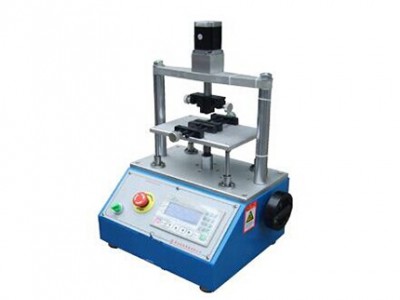

旋转开关寿命试验机主要用于各类电器上旋转开关如：频道切换、风量旋钮、音量调整、挡位切换、延时开关、电位器等作耐旋转疲劳寿命测试。
主要技术参数：
A、旋转开关寿命试验机
|
型 号
|
GS-XNZ10
|
GS-XNZ20
|
GS-XNZ30
|
|
同时测试旋钮
|
1pcs
|
2pcs
|
*cs
|
|
旋转角度
|
0～999,999°
|
||
|
角度误差
|
&plu*n;2°
|
||
|
旋转速度
|
0～300r.p.m.（角度小于360度时）
|
||
|
计数器
|
0～999,999次可设
|
||
|
Z轴升降行程
|
0～100mm可调（或）
|
||
|
Z轴空间
|
100～300mm可调
|
||
|
工作台面夹持范围
|
350×300mm（或）
|
||
|
夹具
|
1组
|
2组
|
3组
|
|
外形尺寸
|
约W450×D380×H850mm
|
约W680×D380×H850mm
|
约W1200×D380×H850mm
|
|
重量
|
约35Kg
|
约55Kg
|
约80Kg
|
|
电源
|
1∮ AC220V 20A
|
||
B、电器附件负载柜（客户另购）：
1. 试验负载电压：AC0～250V可调
2. 试验负载电流：AC0～60A
3. 功率因素：0.3～1.0可调
4. 外形尺寸：约W550×D460×H1520mm
5. 重量：约175Kg
设备特征：
1. 采用中国台湾步进电机驱动，高精度，定位准确，低噪声，可长时间使用；
2. 采用特制的电源整流电路，提升电机及执行组件的长时间使用能力及抗*性；
3. 采用韩国AUTONIS高精度光电开关作原点感应，脉冲频率高，耐久使用；
4. 采用LCD显示控制仪作程序输入，PLC控制步进马达驱动；
5. 试验速度、次数，电机回复到原点，及左边旋—右边旋—左边旋等均可设定；
6. 自动计数，测试到设定次数时，能自动停止操作。
旋转开关寿命试验机满足标准：
1. GB 15092.1-2010 器具开关 第1部分：通用要求；
2. GB16915.1-2003 家用和类似用途固定式电气装置的开关 第1部分：通用要求；
3. UL 1054-2008 特殊用途开关。
