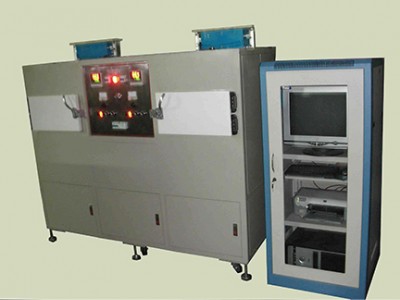

冰箱压力式温控器测试台是根据客户的要求制作而成，适用于各种类型制冷器具产品，例如冰箱、冷藏柜、展示柜、及饮水机上压力式温控器温度动态特性的检测，并把数值记录下来，对测试的结果自动进行合格判定，自动计算出统计值；测试结果可以直接储存或打印。
主要技术参数：
1、测试范围:-35℃～+35℃；
2、搅拌方式:温浴槽下置电机,叶轮搅拌，工作介质为工业*；
3、温度精度:不大于&plu*n;0.2℃；
4、试验升/降温速率: 测试区0.5～1℃/分 ；
过渡区3～5℃/分 ；
5、恒温方式槽温均匀度： 0.1℃；
6、检测区域温度不均匀性：不大于&plu*n;0.1℃；
7、检测分辨率：0.1℃；
8、室温降到-35℃zui小降温时间不大于40分钟；
9、测试数量:1～60个测试工位（可根据客户要求定制测试工位；测试夹具仅适用于压力式温控器）；
10、可检测工件OFF、ON状态的温度，并根据输入的合格范围自动判别该检测项目是否合格，具有打印、存贮、检索功能；
11、可测试温控器触点闪动时间：精度：100ms，分 0.5; 1; 1.5秒3档 ；
12、常点检测周期:正常测量＜60分/批 ；
13、温度传感器：A级，Pt100铂电阻；
14、操作方式：具有手动和自动方式（采用电脑自动程序控制）；
15、保护功能：设备具有超温、超压、漏电时报警并自动断开电源的功能；
16、过热保护试验：温度35&plu*n;2℃时切断加热管电源；
17、每一个温度恒定后的点，取一个平均值，界面可自由设定起始温度和结束温度并显示位移和温度曲线，可保持，调取分析和打印；
18、触摸屏可记录膨胀或收缩位移曲线，表格，每1秒种读取20个位移值取平均，数值可导出到U盘供电脑查看；
19、设备电源：AC交流220V、50HZ，6.2KW；
20、设备外形尺寸：750*600*1500mm。
设备特征：
1、定点恒温功能：在工作温度范围任意点恒温.
2、可实时显示检测槽温度曲线；显示温控器检测数据和开关次数；自动判定并分色显示合格或不合格的结果.
3、可存储、打印测试结果，可方便地查询检测历史数据。可设定条件（如按供应厂家、产品型号、检测日期等）进行分类统计分析.
4、可设定检测产品型号、控制参数菜单，检测时直接选择调用.
冰箱压力式温控器测试台主要元件器清单：
序號配件名稱 产地品牌
1温度器 中国台*达
2触摸屏 中国台湾威纶
*LC 日本松下
4位移传感器日本松下
5中间继电器日本欧姆龙
6 计时器 日本RKC
7超温保护中国台湾志禾
8温度限控器日本欧姆龙
9SSR 中国台湾阳明
10按钮 施耐德
11水箱304不锈钢自制
12无熔丝开关日本三菱
13循环风机中国台湾雨田
1*轮 中国台湾雨田
15压缩机 法国泰康
16冷凝器 中国台湾中力
17冷凝风机德国马尔
18油分離器艾默生
19干燥过滤器艾默生
20膨胀阀 丹麦丹佛斯
21電磁閥 三花
22高低压开关日本SAGINOMIYA
23扳式換熱器臺灣高力
24蒸发器 中国台湾中力
25制冷剂 美國杜邦404A
26加热器 中国台湾隆星
27水泵 百福康
满足标准：
GB/T22688-2008《家用和类似用途压力式温度控制器》；
GB14536.1-2008《家用和类似用途电自动控制器 第１部分：通用要求》；
GB14536.10-2008《家用和类似用途电自动控制器 温度敏感控制器的特殊要求》等试验标准。
冰箱压力式温控器测试台
