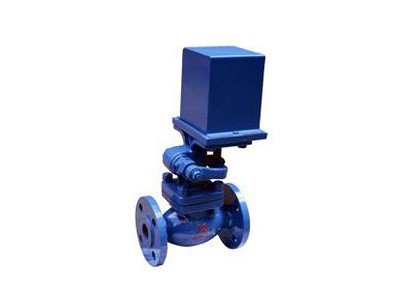

ZCZH、ZCZG高温高压电磁阀用于各种中温、高温、常压、高压场合,适用于中高温热水、高温蒸汽、饱和蒸汽、过热蒸汽及导热油等管路的自动控制；广泛应用于窑炉设备、干燥设备、石油*、生物制、暖通空调、电镀涂装、橡塑机械、食品饮料、造纸、印染及电力矿业等行业，是自动化控制工程、项目改造及设备配套的产品。
①特殊场合可持续长时间通电，采用全金属密封，介质流体温度可达450℃
②不同的使用介质,采用针对的密封, 更加提高电磁阀合理
③采用新颖巧妙的阀芯结构及安装散热装置，使结构更加紧凑，重量是同类产品的三分*
④采用不锈钢活塞结构，阀芯磨损可自动补偿，更加提高电磁阀的寿命和可靠，可持续频繁工作
⑤介质流体高压力可分别提供4.0Mpa;
高温高压电磁阀主要技术参数和能指标
|
参数/型号 |
ZCZG |
ZCZH |
|||||||
|
公称压力（MPa） |
2.5 |
4.0 |
|||||||
|
工作压力（MPa） |
0.1～2.5 |
0.4～4.0 |
|||||||
|
介质种类 |
轻油、蒸汽、热水 |
||||||||
|
介质温度（℃） |
≤250 |
≤400 |
|||||||
|
电源电压 |
AC200V?DC24V其余规格可作特殊订货 |
||||||||
|
公称通径（mm） |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
流量系数（Kv） |
按 JB/T7352-94规定动 |
||||||||
|
功率 |
170VA |
480VA |
|||||||
高温高压电磁阀主要外形尺寸
|
DN |
L |
H |
D |
D1 |
D2 |
D3 |
b |
f1 |
f |
n-d |
|
15 |
160 |
298 |
95 |
65 |
39 |
45 |
16 |
4 |
2 |
4－－Φ14 |
|
20 |
200 |
304 |
105 |
75 |
50 |
55 |
16 |
4 |
2 |
4－－Φ14 |
|
25 |
200 |
304 |
115 |
85 |
57 |
65 |
16 |
4 |
2 |
4－－Φ14 |
|
32 |
200 |
314 |
140 |
100 |
65 |
78 |
18 |
4 |
2 |
4－－Φ18 |
|
40 |
260 |
433 |
150 |
110 |
75 |
85 |
18 |
4 |
3 |
4－－Φ18 |
|
50 |
300 |
433 |
165 |
125 |
87 |
100 |
20 |
4 |
3 |
4－－Φ18 |
|
65 |
340 |
460 |
185 |
145 |
109 |
120 |
22 |
4 |
3 |
4－－Φ18 |
|
80 |
380 |
460 |
200 |
160 |
120 |
135 |
22 |
4 |
3 |
4－－Φ18 |
|
100 |
430 |
461 |
235 |
190 |
149 |
160 |
24 |
4.5 |
3 |
4－－Φ22 |
高温高压电磁阀安装说明
1．ZCZG高温电磁阀安装前应仔细阅读产品的使用说明书，查核产品是否完全符合使用要求，熟悉安装要点，做好准备工作。
2．安装时ZCZG高温高压电磁阀线圈向上，并保持垂直，ZCZG高温高压电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。
3．接管之前用0.3MPa的压力对管道充分冲洗，把管道中的金属粉末密封材料残留，锈垢等完全清除；ZCZG高温高压电磁阀的工作介质应清洁无颗粒; 杂质，建议阀前安装过滤器，蒸汽管路安装疏水阀；进水电磁阀内件表面上的污物及过滤器，须定期清洁干净。
4．在ZCZG高温高压电磁阀发生故障时，为了及时隔离ZCZG高温高压电磁阀，并保证系统正常运行，好安装旁路装置。
5．不要将ZCZG高温高压电磁阀安装于管道低凹处，以免蒸汽冷凝水，杂质等沉淀在阀内而妨碍动作。
6．普通型ZCZG高温高压电磁阀不可在易燃易爆危险场合使用。
7．在管道刚不足情况下，建议把ZCZG高温高压电磁阀阀前后管子用支架固定，以防ZCZG高温高压电磁阀工作时引起振动。
8．ZCZG高温高压电磁阀前后管道上需装压力表，以便观察
