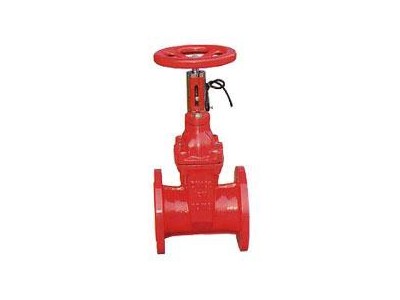

NO 零件名称 材质
1 阀体 灰铸铁、球墨铸铁、铸钢
2 闸板 球墨铁铁外覆三元乙丙或*
3 内六角螺栓 碳化处理
4 密封圈 *、三元乙丙
5 阀盖 灰铸铁、球墨铸铁、铸钢
6 阀杆 不锈钢
7 “O”形密封圈 丁睛橡胶、三元乙丙
8 止推轴承 锡青钢
9 螺栓 不锈钢
10 压盖 球墨铸铁、铸钢
11 防尘罩 *
12 手轮（传动帽） 铸铁
三、产品特点
1、整体包胶：闸门采用整体包胶，其良好的覆盖性能与*的几何尺寸，保证密封可靠性，寿命长。
2、重量轻：阀体采用球铁制成，重量轻、安装方便。
3、平底阀坐：地步采用与水管相同的平底式阀坐设计，不产生杂物淤积，密封更可靠。
4、耐腐蚀：内腔采用无毒环氧树脂涂装，防止腐蚀和生锈，不但可供生饮，而且可用于污水系统。
5、三“O”密封：阀杆采用三道O型环密封，磨擦阻力小，开关轻巧，不漏水。
四、技术参数
公称压力：1.0～2.5MPa
公称通径：50～600mm
工作温度：0～120℃
适用介质：水、油、气等
法兰标准：GB/T17241.6GB9113
试验标准：GB13927API598
五、主要连接外型尺寸
公称通径
L D1 D2 D3 H B f n-Φd
mm inch 1.0MPa 1.6MPa 1.0MPa 1.6MPa
40 1 1/2″ 165 88 110 150 310 18 3 4-Φ18
50 2″ 178 102 125 165 340 20 3 4-Φ18
65 2 1/2″ 190 122 145 185 370 20 3 4-Φ18
80 3″ 203 133 160 200 410 22 3 8-Φ18
100 4″ 229 158 180 220 450 24 3 8-Φ18
125 5″ 254 184 210 250 480 26 3 8-Φ18
150 6″ 267 212 240 285 550 26 3 8-Φ23
200 8″ 292 268 295 340 630 30 3 8-Φ23 12-Φ23
250 10″ 330 320 350 355 405 750 32 3 12-Φ23 12-Φ27
300 12″ 356 370 400 410 460 820 32 4 12-Φ23 12-Φ27
350 14″ 381 430 460 470 520 980 36 4 16-Φ23 16-Φ27
400 16″ 406 482 515 525 580 1010 38 4 16-Φ27 16-Φ31
450 18″ 432 532 565 585 *0 1195 40 4 20-Φ27 20-Φ31
500 20″ 457 585 620 650 715 1270 42 4 20-Φ27 20-Φ34
600 24″ 508 685 725 770 840 1390 48 5 20-Φ31 20-Φ37
700 28″ 610 800 840 895 1550 40 5 24-Φ31
800 32″ 660 905 950 1015 1750 44 5 24-Φ34
900 36″ 711 1005 1050 1115 1950 46 5 28-Φ34
1000 40″ 811 1110 1160 1230 2170 50 5 28-Φ38
