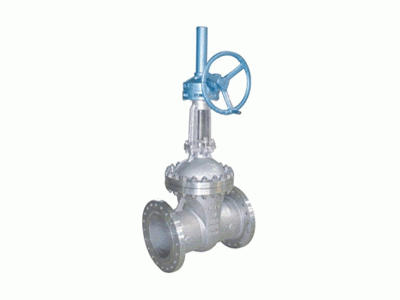

点击图片查看原图
产品性能参数
Z540H、Z540Y、Z540W 型 PN16~PN160 钢制锥齿轮传动楔式闸阀主要性能参数
型号 PN 工作压力/MPa 适用温度/℃ 适用介质
Z540H-16C-160 16~160 1.6~16.0 ≤425 水、蒸汽、油品
Z540Y-16C-160 16~160 1.6~16.0
Z540Y-16I-160 16~160 1.6~16.0 ≤550 蒸汽、油品
Z540W16P-40P 16~40 1.6~4.0 ≤150 弱腐蚀性介质
Z540Y-16P-160P 16~160 1.6~16.0
Z540W-16R-40R 16~40 1.6~4.0 ≤150 腐蚀性介质
Z540Y-16R-160R 16~160
1.6~16.0
Z540Y-16PⅠ~40PⅠ 16~40 1.6~4.0 ≤650 热烟气等
Z540Y-16PⅡ~0PⅡ 16~40 16~4.0
产品零部件材料
Z540H、Z540Y、Z540W 型 PN16~PN160 钢制锥齿轮传动楔式闸阀零部件材料
型号 材料
阀体、阀盖、闸板 阀杆 密封面 填料
Z540H-16C~160 碳素钢 碳素钢 堆焊铁基合金 石棉石墨或柔性石墨
Z540Y-16C~160 堆焊硬质合金
Z540Y-16I~160I 铬钼合金钢 铬钼合金钢 堆焊硬质合金 柔性石墨
Z540W-16P~160P 铬镍钛不锈钢 铬镍钛不锈钢 本体材料 聚四氟乙烯
Z540Y-16P~160P 堆焊硬质合金 柔性石墨
Z540W-16R~160R 铬镍钼钛不锈钢 铬镍钼钛不锈钢 本体材料 聚四氟乙烯
Z540Y-16R~160R 堆焊硬质合金
Z540Y-16PⅠ~40PⅠ 铬镍钛不锈钢 铬镍钛不锈钢 堆焊硬质合金 柔性石墨
Z540Y-16PⅡ~40PⅡ
产品外形及结构尺寸
Z540H、Z540Y、Z540W 型 PN16 钢制锥齿轮传动楔式闸阀主要外形及结构尺寸（mm）
DN L H D0 重量/kg DN L H D0 重量/kg
300 500 1310 *0 504 600 800 2410 *0 2140
350 550 1468 *0 674 700 900 2600 *0 3275
400 600 1780 *0 950 800 100 2860 720 3920
450 650 1880 *0 1300 900 1100 3170 720 4435
500 700 2110 *0 1530 — — — — —
Z540H、Z540Y、Z540W 型 PN25 钢制锥齿轮传动楔式闸阀主要外形及结构尺寸（mm）
DN L H D0 重量/kg DN L H D0 重量/kg
300 500 1310 *0 504 600 800 2410 *0 2150
350 550 1468 *0 680 700 900 2600 *0 3290
400 600 1780 *0 960 800 1000 2860 720 3940
450 650 1880 *0 1310 900 1100 3170 720 4450
500 700 2110 *0 1540 — — — — —
Z540H、Z540Y、Z540W 型 PN40 钢制锥齿轮传动楔式闸阀主要外形及结构尺寸（mm）
DN L H D0 重量/kg DN L H D0 重量/kg
300 750 1500 *0 630 450 1052 2320 *0 1720
350 850 1960 *0 985 500 1150 2450 *0 2040
400 950 2170 *0 1430 600 1350 2940 *0 3050
Z540H、Z540Y、Z540W 型 PN63 钢制锥齿轮传动楔式闸阀主要外形及结构尺寸（mm）
DN L H D0 重量/kg DN L H D0 重量/kg
200 550 1420 550 430 350 850 2060 *0 840
250 650 1580 *0 530 400 950 2270 *0 1410
300 750 1770 *0 590 — — — — —
Z540H、Z540Y、Z540W 型 PN100 钢制锥齿轮传动楔式闸阀主要外形及结构尺寸（mm）
DN L H D0 重量/kg DN L H D0 重量/kg
200 550 1490 550 730 350 850 2180 *0 1700
250 650 1720 *0 900 400 950 2390 *0 2500
300 750 4890 *0 1200 — — — — —
Z540H、Z540Y、Z540W 型 PN160 钢制锥齿轮传动楔式闸阀主要外形及结构尺寸（mm）
DN L H D0 重量/kg DN L H D0 重量/kg
150 600 1250 550 492 200 750 1520 550 780
