高压接地线一般由高压接地棒（导线端线夹和绝缘操作杆）、短路接地线、接地极等组成。
※使用说明：

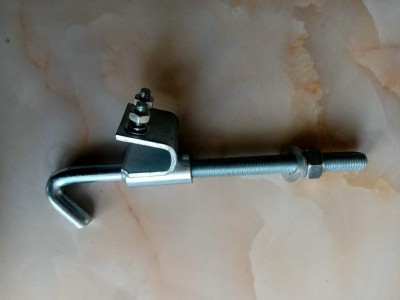

1、将接地软铜线分相端上铜端子固定在接地棒上的接电线夹(接电夹有固定式和活动式)相应位置上，将接地线合相端上的铜端子固定在接地线夹或地钉上，构成一套完整的接地线。核实接地棒的电压等级与操作设备的电压等级是否一致。
2、在安装高压接地线时，先使用高压验电器验明作业路线上确定无电后，在监护人监护下，由技能纯熟的值班工或电工进行操纵。
3、安装高压接地线时，必需先接好接地端，后接导体端，而且必需打仗精良，不许环绕纠缠。撤除接地线时，与此相同。安置或撤除接地线时，均应使用绝缘棒和戴绝缘手套。
4、装设高压接地线必需有两人进行。若为单人值班，只容许使用接地刀闸接地，或使用绝缘棒合接地刀闸。
5、同杆架设的多层电力路线安置高压接地线时，应先挂低压，后挂高压；先挂“地”，后挂“火”；先挂基层，后挂下层。撤除接地线时，与此步伐相同。安置或撤除接地线时，应使用绝缘拉杆，人体不许碰触接地线。
6、高压接地线截面应合适短路电流的请求，不得小于25平方毫米的多股裸铜软导线，并采纳公用的线夹牢固在导体上，制止用环绕纠缠方法进行接地或短路。接地线与检验部门之间不该连有熔断器或开关。
高压接地线为临时性接地装置，是从事电气工作必不可少的一种安全工具，与固定型接地线相比，其使用更方便、接地点更灵活、安全可靠性更高。在电气设备和电力线路停电检修、检查时，能防止突然来电、感应电和剩余电荷的袭击，确保设备上作业人员的生命安全。
高压接地线一般由高压接地棒（导线端线夹和绝缘操作杆）、短路接地线、接地极等组成。
※使用说明：
1、将接地软铜线分相端上铜端子固定在接地棒上的接电线夹(接电夹有固定式和活动式)相应位置上，将接地线合相端上的铜端子固定在接地线夹或地钉上，构成一套完整的接地线。核实接地棒的电压等级与操作设备的电压等级是否一致。
