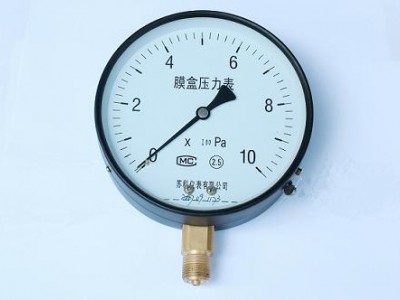

YE系列膜盒压力表采用膜盒作为测量微小压力的敏感元件，膜盒压力表适用于测量对铜合金不起腐蚀作用，无爆炸危险气体的微压和负压，广泛应用于锅炉通风和气体管道等设备上，膜盒压力表可以就地安装并现场指示。
|
|||||||||||||
|
|||||||||||||
|
■ 结构原理
|
|||||||||||||
|
由测量系统(包括接头，波纹膜盒等)，传动机构(包括拔杆机构，齿轮传动机构)，指示部件(包括指针与度盘)和外壳(包括表壳、衬圈和表玻璃)所组成。
膜盒压力表的工作原理是基于波纹膜盒在被测介质的压力作用下，其自由端产生相应的弹性变形，再经拔杆一齿轮传动机构的传动并予放大，由固定于齿轮轴上的指针逐将被测值在度盘上指示出来。 |
|||||||||||||
|
YE-100膜盒压力表外形尺寸
|
|||||||||||||
 |
|||||||||||||
|
YE-150膜盒压力表外形尺寸
|
|||||||||||||
|
|||||||||||||
