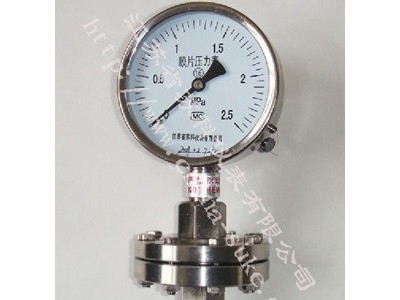

YPF系列膜片压力表适用于测量具有一定腐蚀性、非凝固或非结晶的各种流体介质的压力或负压。膜片压力表耐腐蚀性能取决于膜片材料。 |
|||||||||||||||||||||||||||||
|
◆结构原理
|
|||||||||||||||||||||||||||||
|
膜片压力表由测量系统(包括法兰接头、波纹膜片)、传动指示机构(包括连杆、齿轮传动机构、指针和度盘)和外壳(包括表壳和罩圈)等组成。膜片压力表外壳为防溅结构，具有较好的密性，故能保护其内部机构免受污秽浸入。
膜片压力表的作用原理是基于弹性元件(测量系统上膜片)变形。膜片压力表在被测介质的压力作用下，迫使膜片产生相应的弹性变形---位移，借助连杆组经传动机构的传动并予放大，由固定于齿轮上的指针逐将被测值在度盘上指示出来。 |
|||||||||||||||||||||||||||||
|
◆主要技术指示
|
|||||||||||||||||||||||||||||
|
*度等级：2.5
使用环境温度：-40～+70℃；相对湿度不大于90% 温度影响：使用温度偏离20&plu*n;5℃时，其温度附加误差不大于0.04%/℃ 工作位置：垂直安装。 外壳防护等级：IP64 |
|||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||
|
◆标度范围、外形尺寸及重量
|
|||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||
|
*0～40、-40～0、&plu*n;20KPa规格承压部尺寸D1为φ85
|
|||||||||||||||||||||||||||||
|
◆导压系统及外壳等主要零件的材质
|
|||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||
