1、效率高、噪音低;
2、换网容易、维修方便,使用寿命长;
3、筛分精度高,处理量大;
4、耗能低,不同材质可选;
5、结构简单、密封性好、无粉尘溢散、可用于流水线生产中的自动化作业。
工作原理:

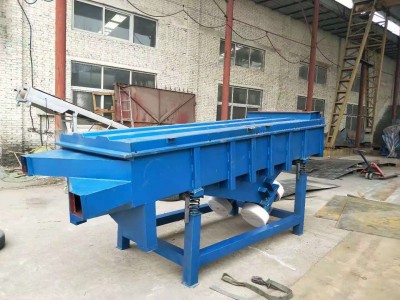

直线振动筛采用双振动电机驱动,当两台振动电机做同步、反缶旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点**筛分目数400目,可筛分出7种不同粒度的物料。
型号说明
D --------------- 电机(振动源)
Z --------------- 直线(运转轨迹)
SF -------------- 筛分机
520 ------------- 筛面尺寸(500mm宽x2000mm长)
2 --------------- 两层(两层筛网三个出料口)
P --------------- (普碳钢)钢板材质
直线振动筛使用与维护:
本机应装设电气保护装置。
2、本机运行初期,每天至少检查地脚螺栓一次,防止松动。
3、当电机旋转方向不符合要求时,调整电源相序即可。
4、电机应保证润滑良好,每运行二周左右补充锂基润滑脂一次,加油时,通过油杯加入适量锂基润滑脂。采用密封轴承时,电机没有安装油杯。
5、本机累计运行1500小时后,应检查轴承,若有严重损伤时应立即更换。
6、本机停置较长时间后再次使用时,应测量绝缘电阻,用于500伏兆欧表测 量, 应大于0.5兆欧。
技术参数:
型号 |
筛面层数 |
网孔尺寸 |
处理量 |
振次 |
双振幅 |
电机功率 |
振动方向 |
外形尺寸 mm |
XFZ520-1 |
1 |
2-200 |
0.05-5 |
960 |
6-7 |
2×0.4 |
45-60 |
2075×806×990 |
XFZ520-2 |
2 |
0.05-5 |
960 |
6-7 |
2×0.4 |
45-60 |
2135×803×1050 |
|
XFZ520-3 |
3 |
0.03-5 |
1450 |
4-6 |
2×0.4 |
45 |
2195×806×1110 |
|
XFZ525-1 |
1 |
0.06-8 |
960 |
5-7 |
2×0.4 |
45-60 |
2575×806×990 |
|
XFZ525-2 |
2 |
0.06-8 |
1450 |
4-6 |
2×0.4 |
45 |
2635×806×1050 |
|
XFZ525-3 |
3 |
0.06-8 |
960 |
6-8 |
2×0.75 |
45-60 |
2695×806×1110 |
|
XFZ525-1 |
4 |
0.1-15 |
1450 |
5-7 |
2×0.4 |
45 |
2755×806×1170 |
|
XFZ525-2 |
5 |
0.08-15 |
1450 |
5-7 |
2×0.4 |
45 |
2815×806×1230 |
|
XFZ525-3 |
6 |
0.07-15 |
960 |
6-8 |
2×0.75 |
45-60 |
2875×806×1290 |
|
XFZ1020-1 |
1 |
0.12-20 |
960 |
6-8 |
2×0.75 |
45-60 |
2075×1278×1120 |
|
XFZ1020-2 |
2 |
0.11-20 |
960 |
5-7 |
2×0.75 |
45-60 |
2135×1278×1180 |
|
XFZ1020-3 |
3 |
0.10-2 |
960 |
5-7 |
2×0.75 |
45-60 |
2286×1320×1030 |
