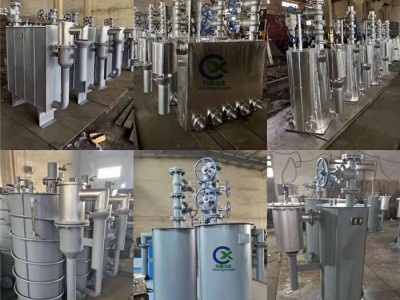

DLP-1系列气体输送管道自动排水器, 摒弃了传统的排水器设计理念,应用了免补充水、压力自适应、自动锁气和自动排水技术,具有自动锁气和自动排水功能,气体输送管道冷凝水排出设备,可广泛应于冶金、*等工矿企1.0MPa压力等级以下煤气、压缩空气、蒸汽等管道冷凝水的自动排放。
结构和原理ZDLP-1系列排水器采用筒式结构,筒体内部装有锁气装置和溢流装置,两装置采用特殊材质,精密配合,实现联动。在排水器正常工作水位状态下,锁气装置常开,介质管道冷凝水通过溢流通道外排;当排水器水位低于正常水位时,锁气装置自动关闭,防止管道介质通过溢流装置外泄。 排水器上部设计有压力自适应装置,也就是说,制做出厂的同一个排水器,可用于企业各种须排水的气体介质管道上,与输送介质的压力无关,这是对传统排水器设计理念的的根本变革。 排水器在初次安装投运和检修恢复运行以及在运行过程中均无须充加补充水,排水器上部设计有巡检阀,便于检查排水器沉积淤泥堵塞及锁气装置的有效性情况,排水器底部设计有清污手孔和排污阀。
排水器就位、排水器与介质管道的连接安装由用户完成。
2.排水器安装时应尽量使设备主体轴线与设备基础平面垂直。
3.排水器安装连接完毕后,无须充加补充水,打开与介质管连接的阀门,排水器即处于工作状态。
4.排水器投入使用后,只需作定期的巡查和沉积淤泥的清理。
5.故障诊断及排除:当排水器溢流口有水排出，打开巡检阀时
有气体喷出，说明该排水器工作正常;当排水器的溢流口无水排出，打开巡检阀时喷出大量冷凝水，说明该排水器已出故障。
