     >>QS-G型旋转接头适用范围:

    转速:n≤100RPM
    温度:t≤220℃
    压力:p≤1.8MPa

    介质:饱和蒸汽、过热蒸汽、过热水等

    材质:球墨碳钢

    注:特殊条件的旋转接头请与滕州市丰瑞机械制造有限公司技术部联系。


    >>QS-G型旋转接头结构特点:

       Q型系列旋转接头的类型,结构简单、体积小、重量轻、密封性能稳定、维护方便,也是同类产品中应用*广泛的一种。其结结构外管体直接接到辊子或烘筒上,为主要的旋转部件;经过精加工的外管体球面、底盖和浸涕碳石墨球面密封环共同组成密封可靠的动摩擦副,球面密封环在其壳体内的环形空间中滑动,加之无油轴承与壳体的密切配合,使旋转接头自由支撑,故对装机精度要求不高;球面密封环磨损后,借助于弹簧的预压力随时得到补偿,不尝时壳体缓缓向后移动,并可通过外管体上的刻线观察到密封件的磨损程度;当蒸汽、油或其他介质流经球面密封环和无油轴承时,形成一层很薄的液膜,提供密封和润滑,从而减轻了摩擦和磨损,延长使用寿命。

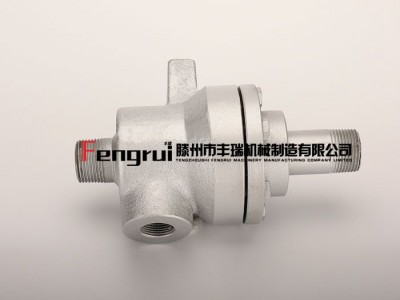

    >>QS-G型旋转接头实拍大图:



    >>QS-G型旋转接头规格尺寸:




    QS-G型旋转接头   双向流通内管固定式——螺纹连接

    规格

    型号

    A

    B

    C

    E

    F1

    F2

    H

    I1

    I2

    J

    K

    L

    L1

    L2

    L4

    L5

    M1

    M2

    N

    20

    QS-G20-8

    R3/ 4

    G1/4

    Rc3/4

    96

    48

    30

    58

    12

    -

    30

    35

    199

    180

    166

    117

    39

    80

    66

    18

    25

    QS-G25-10

    R1

    G3/4

    Rc3/4

    76

    35

    40

    54

    -

    11

    25

    35

    239

    225

    215

    155

    48

    105

    93

    25

    32

    QS-G32-15

    R1-1/4

    G1/2

    Rc1

    120

    63

    38

    70

    -

    14

    34

    47

    256

    235

    219

    155

    59

    112

    95

    30

    40

    QS-G40-20

    R1-1/2

    G3/4

    Rc1-1/4

    130

    70

    43

    78

    -

    16

    32

    45

    297

    273

    254

    187

    69

    133

    117

    38

    50

    QS-G50-25

    R2

    G1

    Rc1-1/2

    160

    85

    51

    95

    18

    -

    40

    36

    318

    291

    270

    186

    *

    124

    104

    48

    65

    QS-G65-32

    R2-1/2

    G1-1/4

    RC1-1/4

    140

    90

    62

    95

    20

    -

    50

    55

    399

    371

    351

    200

    81

    220

    195

    *


    >>QS-G型旋转接头工作原理:




    客户可根据使用设备的具体结构设置各种不同的连接方式

    双向流通式(内管固定式)

    在滚筒内装有不同形式的虹吸管,将冷凝水排出,此类型多用于蒸汽类型。


    >>旋转接头外管螺纹旋向的选择方法:




    一般情况下,在安装旋转接头的一端看设备的旋转方向来确定旋转接头的螺纹方向。

    A.设备逆时针方向旋转,选用右旋旋向的旋转接头

    B.设备顺时针方向旋转,选用*旋向的旋转接头




    >>旋转接头的使用:

    1.应该保持滚筒及内管内部的清洁,对新的设备应特别注意,必要时需加过滤器,以避免异物杂质对旋转接头造成异常磨损。

    2.当发现旋转接头渗漏时,应及时停机检查渗漏原因,不要带病工作,以免造成零部件的异常损坏。

    3.在未流通介质时,应避免长时间空运转。

    3.因机器长期不使用会导致旋转接头内部的结构与起锈,请注意如再使用很可能卡住或者滴漏现象发生。

    4.带有注油装置的请定期注油,确保轴承运转的可靠性。

    5.流通热体介质的旋转接头应逐渐升温,避免温度急变,对密封件造成老化。




    >>旋转接头的维护:

    1.拆卸旋转接头时,应注意过高的温度对身体的影响。

    2.拆下并打开旋转接头时,应注意装配顺序,并保持内部零件的原始状态,以分析原因。

    3.检查密封端面的磨损状况及厚度变化情况(一般正常磨损量为5-10mm);观察密封端面的摩擦轨迹,看是否出现三点断续接触或者划伤等问题,这属于不正常的摩擦状况,应立即维修。
