转速:n≤500RPM
温度:t≤100℃
压力:p≤1.0MPa
介质:水、空气、盐水等
注:特殊条件的旋转接头请与滕州市丰瑞机械制造有限公司技术部联系。
H型系列旋转接头是专门为通水介质而设计的一种平衡式密封,其外观小巧,转动灵活,适用于高速条件使用。摩擦扭矩小,壳体无需止转装置。H型旋转接头壳体采用合金铜,零部件均采用耐腐蚀材料,适用于有一定腐蚀性介质条件下使用。
滚动轴承(8)与壳体(2)相配合,起支撑壳体和外管(10)的作用。不锈钢外管与锟轴相连接并随其运转。不锈*簧(3)提供密封面所需要的端面压力,并自动补偿密封环(6)磨损。可根据工况需要定制其他材质及更换合适的密封件及高品进口质轴承,具有很高的灵活性及实用性。

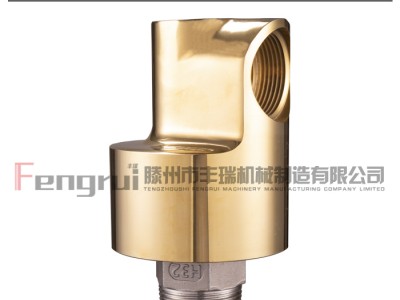

>>HD型旋转接头实拍大图:
>>HD型旋转接头的规格尺:
HD型旋转接头 单向流通内管固定式——螺纹连接
规格 | 型号 | A | C | E | F1 | L | L4 | L6 | N |
6 |
HD-6 | R1/8 | RC1/8 | 39 | 18 | 76 | 66 | 22 | 5 |
8 | HD-8 | R1/4 | RC1/8 | 39 | 18 | 76 | 66 | 22 | 5 |
10 | HD-10 | R3/8 | RC3/8 | 55 | 25 | 104 | 89 | 29 | 9 |
15 | HD-15 | R1/2 | RC1/2 | 55 | 25 | 105 | 90 | 30 | 12 |
20 | HD20 | R3/4 | RC3/4 | 62 | 28 | 114 | 94 | 29 | 16 |
25 | HD25 | R1 | RC1 | 74 | 33 | 124 | 102 | 32 | 20 |
32 | HD32 | R1-1/4 | RC1-1/4 | 90 | 40 | 155 | 127 | 41 | 30 |
40 | HD40 | R1-1/2 | RC1-1/2 | 95 | 41 | 161 | 131 | 41 | 35 |
50 | HD50 | R2 | RC2 | 122 | 56 | 220 | 182 | 60 | 48 |
65 | HD65 | R2-1/2 | RC2-1/2 | 156 | 72 | 251 | 206 | 68 | 62 |
80 | HD80 | R3 | RC3 | 160 | 80 | 286 | 231 | 90 | 75 |
100 | HD100 | R4 | R* | 220 | 110 | 405 | 335 | 90 | 98 |
*其他规格和材质请联系我司销售部
>>HD型旋转接头工作原理:
客户可根据使用设备的具体结构设置各种不同的连接方式
单向流通式(内管固定式)
在滚筒内装有不同形式的循环管路,将冷却液排出达到循环冷却作用。
>>旋转接头外管螺纹旋向的选择方法:
一般情况下,在安装旋转接头的一端看设备的旋转方向来确定旋转接头的螺纹方向。
A.设备逆时针方向旋转,选用右旋旋向的旋转接头。
B.设备顺时针方向旋转,选用*旋向的旋转接头。
>>旋转接头的使用:
1.应该保持滚筒及内管内部的清洁,对新的设备应特别注意,必要时需加过滤器,以避免异物杂质对旋转接头接头造成异常磨损。
2.当发现旋转接头渗漏时,应及时停机检查渗漏原因,不要带病工作,以免造成零部件的异常损坏。
3.在未流通介质时,应避免长时间空运转。
3.因机器长期不使用会导致旋转接头内部的结构与起锈,请注意如再使用很可能卡死或者滴漏现象发生。
4.带有注油装置的请定期注油,确保轴承运转的可靠性。
5.流通热体介质的旋转接头应逐渐升温,避免温度急变,对密封件造成老化。
>>旋转接头的维护:
1.拆卸旋转接头时,应注意过高的温度对身体的影响。
2.拆下并打开旋转接头时,应注意装配顺序,并保持内部零件的原始状态,以分析原因。
3.检查密封端面的磨损状况及厚度变化情况(一般正常磨损量为5-10mm);观察密封端面的摩擦轨迹,看是否出现三点断续接触或者划伤等问题,这属于不正常的摩擦状况,应立即维修。
