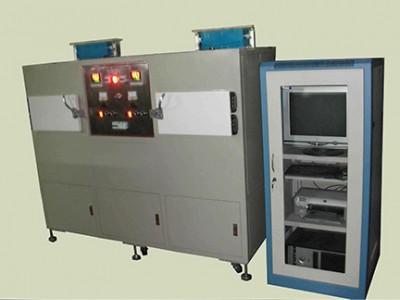

冰箱压力式温控器测试台是根据客户的要求制作而成,适用于各种类型制冷器具产品,例如冰箱、冷藏柜、展示柜、及饮水机上压力式温控器温度动态特性的检测,并把数值记录下来,对测试的结果自动进行合格判定,自动计算出统计值;测试结果可以直接储存或打印。
主要技术参数:
1、测试范围:-35℃~+35℃;
2、搅拌方式:温浴槽下置电机,叶轮搅拌,工作介质为工业*;
3、温度精度:不大于&plu*n;0.2℃;
4、试验升/降温速率: 测试区0.5~1℃/分 ;
过渡区3~5℃/分 ;
5、恒温方式槽温均匀度: 0.1℃;
6、检测区域温度不均匀性:不大于&plu*n;0.1℃;
7、检测分辨率:0.1℃;
8、室温降到-35℃zui小降温时间不大于40分钟;
9、测试数量:1~60个测试工位(可根据客户要求定制测试工位;测试夹具仅适用于压力式温控器);
10、可检测工件OFF、ON状态的温度,并根据输入的合格范围自动判别该检测项目是否合格,具有打印、存贮、检索功能;
11、可测试温控器触点闪动时间:精度:100ms,分 0.5; 1; 1.5秒3档 ;
12、常点检测周期:正常测量<60分/批 ;
13、温度传感器:A级,Pt100铂电阻;
14、操作方式:具有手动和自动方式(采用电脑自动程序控制);
15、保护功能:设备具有超温、超压、漏电时报警并自动断开电源的功能;
16、过热保护试验:温度35&plu*n;2℃时切断加热管电源;
17、每一个温度恒定后的点,取一个平均值,界面可自由设定起始温度和结束温度并显示位移和温度曲线,可保持,调取分析和打印;
18、触摸屏可记录膨胀或收缩位移曲线,表格,每1秒种读取20个位移值取平均,数值可导出到U盘供电脑查看;
19、设备电源:AC交流220V、50HZ,6.2KW;
20、设备外形尺寸:750*600*1500mm。
设备特征:
1、定点恒温功能:在工作温度范围任意点恒温.
2、可实时显示检测槽温度曲线;显示温控器检测数据和开关次数;自动判定并分色显示合格或不合格的结果.
3、可存储、打印测试结果,可方便地查询检测历史数据。可设定条件(如按供应厂家、产品型号、检测日期等)进行分类统计分析.
4、可设定检测产品型号、控制参数菜单,检测时直接选择调用.
冰箱压力式温控器测试台主要元件器清单:
序號配件名稱 产地品牌
1温度器 中国台*达
2触摸屏 中国台湾威纶
*LC 日本松下
4位移传感器日本松下
5中间继电器日本欧姆龙
6 计时器 日本RKC
7超温保护中国台湾志禾
8温度限控器日本欧姆龙
9SSR 中国台湾阳明
10按钮 施耐德
11水箱304不锈钢自制
12无熔丝开关日本三菱
13循环风机中国台湾雨田
1*轮 中国台湾雨田
15压缩机 法国泰康
16冷凝器 中国台湾中力
17冷凝风机德国马尔
18油分離器艾默生
19干燥过滤器艾默生
20膨胀阀 丹麦丹佛斯
21電磁閥 三花
22高低压开关日本SAGINOMIYA
23扳式換熱器臺灣高力
24蒸发器 中国台湾中力
25制冷剂 美國杜邦404A
26加热器 中国台湾隆星
27水泵 百福康
满足标准:
GB/T22688-2008《家用和类似用途压力式温度控制器》;
GB14536.1-2008《家用和类似用途电自动控制器 第1部分:通用要求》;
GB14536.10-2008《家用和类似用途电自动控制器 温度敏感控制器的特殊要求》等试验标准。
