用途: HA系列轴承加热器,主要用于对轴承、齿轮、衬套、轴套、直径环、滑轮、收缩环、连接器等多种类型的金属件进行加热,通过加热使之膨胀,达到过盈装配的需要。

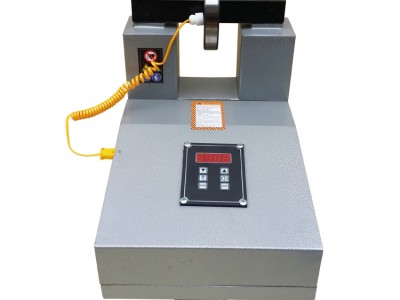

结构: HA系列轴承加热器由主机及控制箱组合一体安装在一手车上,移动式结构,便于现场施工灵活应用,可拆装的轭铁是直接用来穿套轴承或其它加热工件之用。
轴承加热器 HA-1-2-3-4-5-6 电磁感应 电脑控制 齿轮快速拆卸安装
技术参数:
产品型号
|
HA-1
|
HA-2
|
HA-3
|
HA-4
|
HA-5
|
HA-6
|
功 率
|
2.2KVA
|
3.3KVA
|
5.5KVA
|
9KVA
|
12KVA
|
14KVA
|
电 压
|
220V
|
220V
|
380V
|
380V
|
380V
|
380V
|
电 流
|
10A
|
15A
|
15A
|
24A
|
32A
|
37A
|
频 率
|
50/60Hz
|
50/60Hz
|
50/60Hz
|
50/60Hz
|
50/60Hz
|
50/60Hz
|
加热工件内径
|
30-70mm
|
50-100mm
|
70-200mm
|
80-250mm
|
80-360mm
|
80-400mm
|
*大工件外径
|
250mm
|
360mm
|
440mm
|
500mm
|
550mm
|
650mm
|
*大工件宽度
|
110mm
|
115mm
|
140mm
|
180mm
|
200mm
|
220mm
|
*大工件重量
|
30kg
|
45kg
|
65kg
|
85kg
|
110kg
|
150kg
|
加热杆
|
20、30mm
|
30、40mm
|
40、60mm
|
50、70mm
|
50、80mm
|
50、80mm
|
外形尺寸mm
|
400×290×34
|
400×290×345
|
498×385×445
|
520×400×465
|
520×400×465
|
520×400×465
|
机器重量
|
20kg
|
25kg
|
55kg
|
85kg
|
100kg
|
115kg
|
*高加热温度
|
*x.250℃
|
|||||
控制方式
|
温控、时控、手控
|
|||||
滚轮移动
|
有
|
|||||
温度显示
|
有
|
|||||
磁性测温探头
|
有
|
|||||
功率自动调节
|
有
|
|||||
自动退磁
|
有
|
|||||
|
|
|
|
|
|
|
备注:加热内径超过200mm的工件,我公司将接受用户预约订货,为你特制大功率加热器。
操作程序
1、将轭铁放置在主机的端面上。
2、将插头插入有控制开关的电源插座上。
3、检查接地线是否良好,通电后用测电笔测试。
4、按动启动按钮,主机通电。
5、检查轭铁对地应无电压。
6、按动停止按钮主机断电,停止加热。
7、根据不同规格的轴承或其它工件,选择不同的轭铁套上,将此轭铁 放在主机的顶端面上,应吻合平整。
8、加热时,应将传感器插入“传感插座”,并将传感器紧贴被加热工件。
9、当轴承加热到所需的温度,将会自动关断电源或按一下停止开关。
10、停止加热后,轭铁向左或向右移动,取下轴承后将轭铁再放回主机顶端。
11、如果重复使用,不间断地加热轴承,只需要将所加工的轴承再套进轭铁,按一下启动按钮即可。
注意事项
1、供电电源的接地线必须良好。
2、主机未放置轭铁前,严禁按启动按钮开关,否则会损坏仪器或烧毁保险丝。
3、滚珠轴承加热器温度切勿超过150℃。否则会引起轴承退火。
4、为了提高加热效率,根据轴承内孔尺寸选择相应的轭铁时,应尽量选横截面积较大的轭铁。
5、主机必须平整放置切勿侧斜,轭铁与主机端面须吻合。
6、必须当主机断电后,方可取轭铁中的加热部件。
7、轴承升温时,孔径涨量参照下表。
