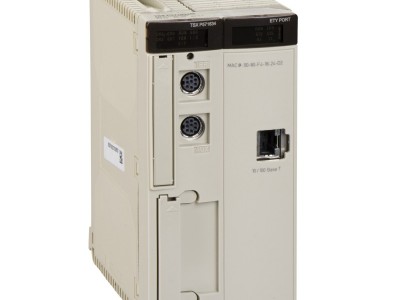

TSXP57204M Schneider Electric 图片
TSXP57204M
Unity 处理器 - 8 支架 (12 槽)/16 支架 (4/6/8 槽) - 850 * 5 V 直流
显示更多特色
产品状态
中断日期
31 十二月 2018
即将停止服务日期
31 十二月 2026
TSXP57204M替换产品请联系客户服务中心以了解更多详情。
我要采购
联系支持人员
添加到我的产品中
对比
产品参数表
用户指南
主要信息
产品系列
Modicon Premium 自动化平台
产品类型
Unity处理器
软件授权
Unity Pro
补充信息
支架数量
16 4/6/8 槽
8 12 槽
槽位数
96
128
*
离散量 I/O 处理器能力
1024 I/O
模拟量 I/O 处理器能力
80 I/O
特殊应用通道数量
24
过程控制面板数量
10 上至 30 简单回路
集成连接类型
非隔离的串行链接 2孔型迷你DIN 连接器 (RS485) (19.2 kbit/s)
通讯模块处理器
4
1
内存说明
内部RAM (带 PCMCIA 卡) 160 Kb 数据
内部RAM (带 PCMCIA 卡) 768 Kb 程序
内部RAM (无 PCMCIA 卡) 160 Kb 程序与数据
PCMCIA 卡 16384 kB 附加的数据存储
*大目标区尺寸
* %KWi 固定字 确定内部数据
* %MWi 内部字 确定内部数据
* kB (DFB 与 EFB 功能块) 非定位内部数据
* kB (初级与衍生数据) 非定位内部数据
8132 %Mi 确定内部位
应用程序结构
1 主任务
1 快速任务
* 个事件任务
_
0.19 µs _ 不带PCMCIA卡
0.25 µs 字或定点算数 不带PCMCIA卡
1.75...2.6 µs _ 带有 PCMCIA 卡
1.75...2.6 µs _ 不带PCMCIA卡
0.21 µs _ 带有 PCMCIA 卡
0.42 µs 字或定点算数 带有 PCMCIA 卡
每毫秒指令数
2.53 Kinst/ms 65 % 布尔 + 35 % 定点运算 带有 PCMCIA 卡
3.7 Kinst/ms 100 % 布尔 带有 PCMCIA 卡
3.71 Kinst/ms 65 % 布尔 + 35 % 定点运算 不带PCMCIA卡
4.76 Kinst/ms 100 % 布尔 不带PCMCIA卡
系统开销
0.3 ms 适用 快速任务
1 ms 适用 主任务
标识
CE
本地信号指示
1 LED (green) for processor running (RUN)
1 个LED (红色)I/O 模块故障或配置错误 (I/O):
1 LED (red) for processor or system fault (ERR)
1 个LED (黄色)TER 或 AUX 接线端端口上的活动 (TER):
电流消耗
850 * 在…上 5 V 直流
模块分类
双触点块
产品净重
0.52 kg
环境
符合标准
89/336/EEC
CSA C22.2 No 213类别 I 部门 2 组 A
92/31/EEC
IEC 61131-2
CSA C22.2 No 213类别 I 部门 2 组 B
73/23/EEC
CSA C22.2 No 213类别 I 部门 2 组 C
CSA C22.2 No 142
93/68/EEC
UL 508
CSA C22.2 No 213 类别 I 部门 2 组 D
产品*
LR
DNV
RMRS
ABS
GL
RINA
BV
运行温度
0…60 °C
贮存环境温度
-25…70 °C
相对湿度
10…95 % 在操作过程中无冷凝
5…95 % 在存储过程中无冷凝
工作海拔
0...2000 m
保护处理
TC
IP 防护等级
IP20
污染等级
2
包装单位
包装1的单位类别
PCE
个/公斤
1
包装重量
*8 g
包装1高度
9.5 cm
包装1宽度
18 cm
包装1长度
26 cm
