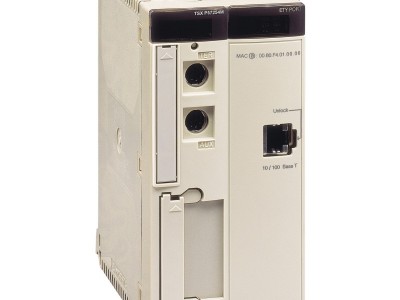

TSXP57304M Schneider Electric 图片已退市
TSXP57304M Schneider Electric 图片
TSXP57304M
Premium 处理器，192Kb
显示更多特色
产品状态
中断日期
31 十二月 2018
即将停止服务日期
31 十二月 2026
TSXP57304M替换产品请联系客户服务中心以了解更多详情。
我要采购
联系支持人员
添加到我的产品中
对比
产品参数表
用户指南
主要信息
产品系列
Modicon Premium 自动化平台
产品类型
Unity处理器
软件授权
Unity Pro
补充信息
支架数量
16 4/6/8 槽
8 12 槽
槽位数
*
96
128
离散量 I/O 处理器能力
1024 I/O
模拟量 I/O 处理器能力
128 I/O
特殊应用通道数量
32
过程控制面板数量
15 上至 45 简单回路
集成连接类型
非隔离的串行链接 2孔型迷你DIN 连接器 (RS485) (19.2/115 kbit/s)
通讯模块处理器
1
3
8
内存说明
内部RAM (带 PCMCIA 卡) 1792 kB 程序
内部RAM (带 PCMCIA 卡) 192 Kb 数据
内部RAM (无 PCMCIA 卡) 192 Kb 程序与数据
PCMCIA 卡 16384 kB 附加的数据存储
*大目标区尺寸
16384 %Mi 确定内部位
* %KWi 固定字 确定内部数据
* %MWi 内部字 确定内部数据
* kB (DFB 与 EFB 功能块) 非定位内部数据
* kB (初级与衍生数据) 非定位内部数据
应用程序结构
1 主任务
1 快速任务
* 个事件任务
_
0.12 µs _ 不带PCMCIA卡
0.17 µs _ 带有 PCMCIA 卡
0.17 µs 字或定点算数 不带PCMCIA卡
0.32 µs 字或定点算数 带有 PCMCIA 卡
1.75...3 µs _ 带有 PCMCIA 卡
1.75...3 µs _ 不带PCMCIA卡
每毫秒指令数
3.11 Kinst/ms 65 % 布尔 + 35 % 定点运算 带有 PCMCIA 卡
4.59 Kinst/ms 100 % 布尔 带有 PCMCIA 卡
5.11 Kinst/ms 65 % 布尔 + 35 % 定点运算 不带PCMCIA卡
6.72 Kinst/ms 100 % 布尔 不带PCMCIA卡
系统开销
0.35 ms 适用 快速任务
1 ms 适用 主任务
标识
CE
本地信号指示
1 LED (green) for processor running (RUN)
1 个LED (红色)I/O 模块故障或配置错误 (I/O):
1 LED (red) for processor or system fault (ERR)
1 个LED (黄色)TER 或 AUX 接线端端口上的活动 (TER):
电流消耗
1100 * 在…上 5 V 直流
模块分类
双触点块
产品净重
0.52 kg
环境
符合标准
CSA C22.2 No 142
CSA C22.2 No 213 类别 I 部门 2 组 D
CSA C22.2 No 213类别 I 部门 2 组 B
92/31/EEC
89/336/EEC
CSA C22.2 No 213类别 I 部门 2 组 A
IEC 61131-2
CSA C22.2 No 213类别 I 部门 2 组 C
73/23/EEC
93/68/EEC
UL 508
产品*
BV
LR
RMRS
ABS
RINA
DNV
GL
运行温度
0…60 °C
贮存环境温度
-25…70 °C
相对湿度
10…95 % 在操作过程中无冷凝
5…95 % 在存储过程中无冷凝
工作海拔
0...2000 m
保护处理
TC
IP 防护等级
IP20
污染等级
2
