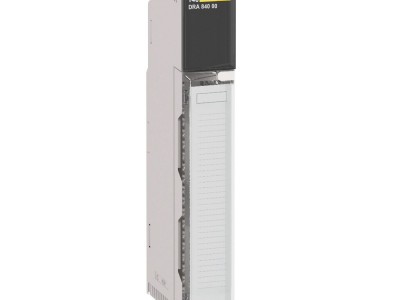

140*I03000 Schneider Electric 图片
140*I03000
Green premium brand logo
模拟输入模块 Modicon Quantum - 8 I 多量程
添加到我的产品中
对比
产品参数表
用户指南
CAD文档
产品特性
文档
技术常见问题解答
附加信息
主要信息
产品系列
Modicon Quantum 自动化平台
产品类型
模拟量输入模块
过滤器类型
Single pole low pass - 3 dB at 847 Hz +/- 20 %
补充信息
模拟量输入数量
8
输入类型
差分
地址需求
9 输入字
模拟量输入类型
Bipolar current: 20 *
Bipolar voltage: +/- 10 V
Bipolar voltage: +/- 5 V
Unipolar current: 0...20 *
Unipolar voltage: 0...10 V
Unipolar voltage: 0...5 V
模拟量输入分辨率
16 bits +/- 10 V
16 bits +/- 5 V
16 bits 0...10 V
16 bits 0...20 *
16 bits 0...5 V
16 bits 20 *
线性测量范围
(输入范围) x 1.024 *
(输入范围) x 1.024 V
**大输入
50 V DC
25 *
输入阻抗
> 20 Ohm voltage
250 MOhm +/- 0.03 %
*准确度误差
+/- 0.03 %
+/- 0.05 % of full scale *ximum
线性度误差
+/- 0.008 %
温度偏移精度
+/- 0.0015 % of full scale/°C
<= 0.004 % of full scale /°C
common mode rejection
> - 80 dB 60 Hz
各通道与总线之间的绝缘
500 Vrms AC for 60 s
750 V DC
通道间隔离
135 Vrms 交流
200 V 直流
更新时间
10 ms
故障类型
断线 4...20 *
Overtacking scale 1...5 V
标识
CE
本地信号指示
1 个LED (绿色)总线通信进行中 (活动):
1 个LED (红色)外部故障:
8 LEDs (green) for channel is turned on
8 LEDs (red) for channel fault
需求总线电流
280 *
功耗W
2.2 W
模块分类
标准
产品净重
0.3 kg
环境
符合标准
UL 508
CSA C22.2 No 142
产品*
FM , 1类, 2分类
CUL
抗静电放电
4 kV 触点 符合 IEC 801-2
8 kV 广播 符合 IEC 801-2
抗电磁域
10 V/m 80…1000 MHz conforming to IEC 801-3
运行温度
0…60 °C
贮存环境温度
-40…85 °C
相对湿度
95 % 无冷凝
工作海拔
<= 5000 m
