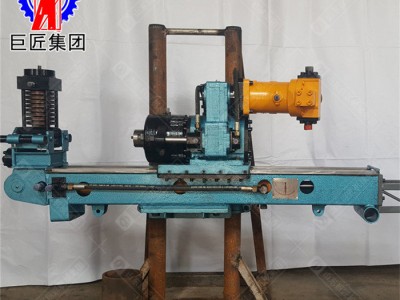

KY-6075金属矿山全液压钢索取心探矿钻机
一、KY-6075钢索取心探矿钻机型号说明
K：坑道；Y：液压操纵机械传动；60mm-75mm：钻进岩石孔径。
二、KY-6075钢索取心探矿钻机工作条件
全液压钢索取心探矿钻机适用于顶板完整无破碎，无流沙，无支护的硐室内使用。
1、水平顺向钻进：硐室要求 高2000mm*宽2000mm；
2、水平横向钻进：硐室要求 高2000mm*宽4000mm；
3、垂直上下角度钻进：硐室要求 高4000mm*宽2000mm。 三、KY-6075钢索取心探矿钻机特点
1、体积小、重量轻、安装方便，360°钻进钢索取心，提岩芯不提钻杆。
2、三大部分组成：主机、泵站、操作台。
3、在原有运输、探矿巷道便可投入生产，对矿山的整体结构起到保护作用。也可用于地表0-90度钻探。
4、钻机布置灵活，机械化扭卸钻杆，减轻工人劳动强度提高工作效率。
5、采用箱式给进架，夹持器加紧，动力头回转钻进，油缸拉送钻具，省掉笨重的钻塔。
6、具有联动性能，通过操作台集中控制，简单安全，可无极调速。
7、空心轴设计，钻杆长度不受钻机给进行程限制。
8、解体性好，搬迁运输方便。Φ49-Φ60-Φ75钻头可同机使用，更换需15分钟。
9、油泵、水泵、电源集中操作台。
10、抽拉式立柱，适合高低不等的巷道。
11、油表线，承受压力高、柔软，减少高压油脉冲力，使液压油表指针稳定，能及时发现孔内地层、岩石变化。
12、定做油温冷却器，高压油冷却快，低温使用，能保护马达、油泵、橡胶密封件的使用寿命。
四、KY-6075钢索取心探矿钻机优点
1、减少提送钻杆的辅助时间，增加纯钻进时间，钻孔越深经济效果越明显。
2、减轻工人体力劳动。
3、岩心堵塞可立即捞取，提高岩矿心采取率。
4、减少钻杆螺纹拧卸磨损，延长钻杆寿命，降低管材消耗。
5、减少钻头扫孔磨损、拧卸及与孔壁碰撞机会，延长钻头寿命。
6、减少冲洗液抽吸和孔壁压力失去平衡，从而减少孔内事故。
7、减少提送钻的机械磨损，增加钻机使用寿命。
8、减少钻孔弯曲度，提高钻孔质量。
9、有利于钻进复杂地层，避免孔壁坍塌掉块。
10、可以利用钢索在钻杆内放测斜仪，进行测斜。
五、KY-6075钢索取心探矿钻机技术参数
钻进角度：坑道、地表、0-360度。
钻进深度：钢钻杆46mm*600米；
钢钻杆56mm*550米；
钢钻杆71mm*500米 。
主轴转数：800--1060 转/分钟 。
主轴输出扭矩：184-550N.M（扭力平台测试）。
额定给进力：60KN（扭力平台测试）。
给进行程：900mm 。
电机功率：油泵电机55KW；水泵电机11KW。
马达型号：L6V80 （贵州力源）。
油泵型号：80YCY14-1B 柱塞泵10TCY14-1B。
主机重量：380kg。
主机尺寸：长1600mm*宽300mm*高400mm。
操作台重量：60kg。
操作台尺寸：长610mm*宽530mm*高1150mm。
动力车重量：550kg。
动力车尺寸：长1340mm*宽560mm*高1010mm。
六、KY-6075钢索取心探矿钻机钻具参数
1、钻杆46mm，岩心管48mm，钻头49mm，扩孔器49.5mm，取出岩心29mm。
2、钻杆56mm，岩心管58mm，钻头60mm，扩孔器60.5mm，取出岩心41.5mm。
3、钻杆71mm，岩心管73mm，钻头75mm，扩孔器75.5mm，取出岩心49.5mm。
山东巨匠机械集团免费派技术人员到现场（国内）安装、调试培训。质保期半年，半年内非人为损坏，免费更换配件。
山东巨匠机械集团供应金属矿山全液压探矿钻机，主要型号有KY-150、KY-200、KY-250、KY-300、KY-6075。
