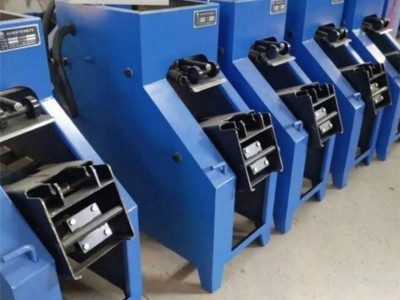

设备特别设计了刹车片锁定装置可用于不同型号刹车片的清理；设备整体设计紧凑巧妙，不仅适用于大型刹车片的剔除也适合小型刹车片；设备的电器控制系统釆用*新的微电脑控制技术，通过检测各个控制点的信号，*控制每一步骤，配合气动阀完成整个刹车片的剔除工作。设备釆用一键式控制技术，操作简单方便，适合各种规模的汽车维修单位。
一、设备参数
输入电压：220V 风压压力：0.8
功 率：60W 总质量：194KG
二、设备橾作说明
1、设备操作流程
连接风压机
接通系统电源
放置刹车片
根据刹车片的规格调整刹车片锁定装置
按下自动启动按钮
工作完成
2、操作详解
2. 1、将空压机的引出接头直接读到箱体上的气体进气口上，控制柜体和剔片主机的气路对应连接好，即可开始工作。
2.2、系统采用交流220V电源，切不可接错
2. 3、将待清理的刹车片放置在刹车片锁定装置上
2. 4、根据刹车片的规格需要调制刹车片的锁定装置以及铲头的位置，因为各种型号的刹车片规格不一样，这部分需要手动调节；调节的时候可以先将设备运行转为手动运行状态，在手动状态单独控制每一个步骤，*调整铲头和锁定装置的位置，己到达到*佳的清除效果。
2.5、安装好刹车片后，按下电箱上的【按住剔片】开关（铲片时不要松开）设备即自动开始清理工作，清理完成后松开【按住剔片】开关，各个功能项自动复位。
3、操作注意事项
3.1、要保证控制柜体和剔片主机的气路一一对应链接，不可错接。
3.2、控制器采用AC220V供电，不可错接
3.3、刹车片安装时要将刹车片固定在基座的卡槽上
3.4、剔片机在工作时禁止触碰设备，防止发生安全事故
电器操作说明：
操作系统分为手动和自动控制两部分。
当选择手动模式时，所有的功能项可以通过手动独立控制的方式来工作，其中【正转】、【反转】、【抬铲】、【落铲】按键是点动按键，按下即工作松开即停止，【风镐】、【锁片】是保持型按键，按下即工作，第二次按下时停止工作。
当模式由手动转为自动模式时，风镐和正反转停止工作，但是落铲和锁片保持原来的状态不复位；这个设置的作用是：可以利用手动操作的方式调整铲头和刹车片的对应位置，防止出现铲头和刹车片不对位的情况。
选择为自动模式时，只要按下【按住剔片】即可进行刹车片的剔除工作。
刹车片的自动剔除工作流程是；锁片——落铲——正转——风镐启动——剔片【按住剔片】按钮是一个点动式的按钮，工作时由操作人员按住按钮即开始工作，松开按钮设备即停止工作。
三、常见故障及分析处理
使用人应严格按照产品说明书正确操作控制器
不得改动设备内部件和连线。
踢片机应在牢靠，无坑洼的地方水平安装。
在每次使用之前请进行必要的检查。
当检修时，需关闭所有电源。
本设备机体保修一年，电器、铲保修三个月。
四、注意事项。
1、进气压力，8-10kg/cm，压力过大时，请安装泄压阀。
2、电控箱上的气源液压阀上，压力*大8-10兆帕，压力表的压力应调
此压力，如超出此压力，易造成气动元件的损坏。
3、电控箱严禁放置在机器上，应单独悬挂放置。
4、操作台前，严禁站人。
5、安装气管时，气管与电控箱的号码对应插入。
成整个刹车片的剔除工作。设备釆用一键式控制，操作简单方便。
