主要技术指示；
*度等级：2.5
测量范围：(kPa)
0～4;0～6;0～10;0～16;0～25;0～40;0～60; -4～0;-6～0;-10～0;-16～0;
-25～0;-40～0;-2～2;-3～3;-5～5; -8～8;-12～12～;-20～20
使用环境条件：-25～55℃，相对湿度不大于80%
抗工作环境振动：V•H•3级 ,
重量：0.4kg（FY-100B）、1kg（YE-150B）
结构原理

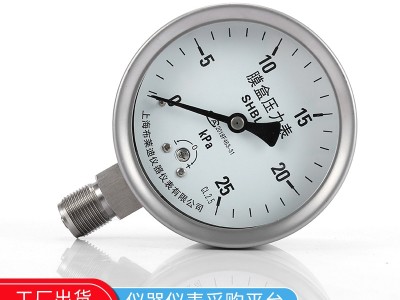

仪表由测量系统（包括接头、波纹膜盒等），传动机构（包括拨杆机构，齿轮传动机构）， 指示部件（包括指针与度盘）和外壳（包括表壳、衬圈和表玻璃）所组成。仪表的工作原理是基于波纹膜在被测介质的压力作用下，其自由端产生相应的弹性变形，再经齿轮传动机构的传动并予放大，由固定于齿轮轴上的指针逐将测值在度盘上指示出来。
导压系统及外壳的材料
|
另件名称 |
材料牌号 |
|
接头 |
ICr18Ni9 |
|
膜盒 |
ICr18Ni9 |
|
表壳、表盖、表环 |
ICr18Ni9 |
|
型号 |
H |
h |
1 |
Φ1 |
Φ2 |
|
YE-100B |
90 |
18 |
54 |
100 |
102 |
|
YE-150B |
120 |
18.5 |
60 |
150 |
152 |
