主要技术指标:
标度范围、*度等级及重量
型号 |
标度范围KPa |
*度等级 基本误差限&plu*n;% |
重量 |
||
正压 |
负压 |
正负压 |
|||
YE-100 YE-150 |
0~1.6 0~2.5 0~4 0~6* 0~10* 0~16* 0~25* 0~40* |
-1.6~0 -2.5~0 -4~0 -6~0 -10~0 -16~0 -25~0 -40~0 |
-0.8~+0.8 -1.2~+1.2 -2~+2 -3~+3 -5~+5 -8~+8 -12~+12 -20~+20 |
2.5 |
0.5 |
注:YE-75、100仅生产带*规格
工作位置、环境:仪表垂直安装,工作环境温度-25~55℃,
相对湿度不大干80%,并且周围空气中不含有腐蚀仪表的有害气体。
温度影响:使用温度偏离20&plu*n;5℃时,其温度附加误差不大于0.4%/10℃。
导(测)压系统及外壳等主要零件的材质
零件名称 |
材料牌号 |
接头 |
黄铜HPB59-1 |
膜盒 |
锡表铜QSn6.5-0.1 |
齿轮传动机构 |
铜HPb59-1 |
表壳、罩壳 |
冷轧钢板20 |
□结构原理

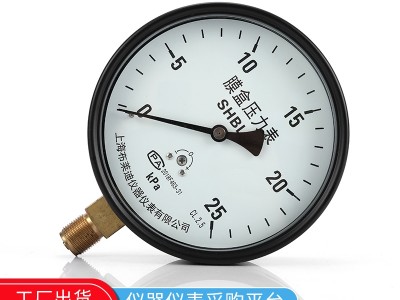

仪表由测量系统(包括接头,波纹膜盒等)传动机构(包括拨杆机构,齿轮传动机构),指示部件(包括指针与度盘)和外壳(包括表壳、衬圈和表玻璃)所组成。
仪表的工作原理是基于波纹膜盒在被测介质的压力作用下,其自由端产生相应的弹性变形,再经拨杆一齿轮传动机构的传动并予放大,由固定于齿轮轴上的指针逐将被测值在度盘上指示出来。
