耐腐蚀性能取决于膜片材料。
结构原理

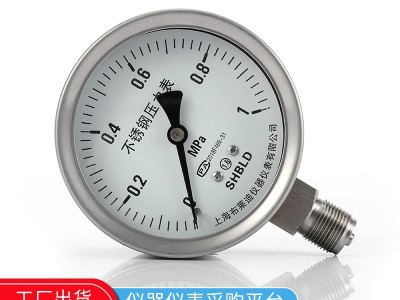

仪表由测量系统（包括法兰接头、波纹膜片）、传动指示机构（包括连杆、齿轮传动机构、指针和度盘）和外壳（包括表壳和罩圈）等组成。仪表外壳为防溅结构，具有较好的密性，故能保护其内部机构免受污秽浸入。
仪表的作用原理是基于弹性元件（测量系统上的膜片）变形。在被测介质的压力作用下，迫使膜片产生相应的弹性变形——位移，借助连杆组经传动机构的传动并予放大，由固定于齿轮上的指针逐将被测值在度盘上指示出来。
主要技术指标
*度等级：2.5级
使用环境温度：-40～＋70℃；相对温度不大于90%。
温度影响：使用温度偏离20&plu*n;5℃时，其温度附加误差不大于0.04%/℃。
工作位置：垂直安装。
外壳防护等级：符合IP*。
型号表示
|
Y |
P |
F |
－ |
规格 |
内容 |
||
|
|
|
|
|
100 |
|
Ф100mm |
|
|
150 |
|
Ф150mm |
|||||
|
表 面 外 径 |
－ |
|
|
||||
|
|
A |
膜片压力表M20×1.5外螺纹接口 |
|||||
|
B |
不锈钢膜片压力表M20×1.5外螺纹接口 |
||||||
|
B－F |
法兰不锈钢膜片压力表25－4.0HGJ法兰 |
||||||
|
类型 |
|
||||||
|
Y |
P |
F |
－ |
□ |
－ |
□ |
|
