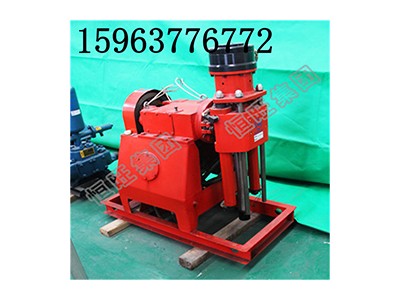

坑道钻机是煤矿瓦斯抽放钻机的基础上，通过深入的现场实地考察研究，结合我国煤矿的地质实际情况，特别是针对煤矿井下巷道断面小，瓦斯等级高而研制的一种新型钻机，在实用性和可靠性以及钻进能力、钻进效率、使用安全性等方面都有很大的提高。
|
|
|
|||||
|
NO. |
项 目 |
单 位 |
ZDY－650型 |
ZDY－750型 |
ZDY－1250型 |
ZDY－2300型 |
|
1 |
钻进深度 |
m |
150 |
150 |
200 |
300 |
|
2 |
开孔直径 |
mm |
Ф65,Ф85,Ф115 |
Ф65,Ф85,Ф115 |
Φ85、Φ115 |
Φ94、Φ115、Φ133 |
|
3 |
终孔直径 |
mm |
Ф65,Ф75 |
Ф65,Ф75 |
Φ65、Φ75 |
Φ94 |
|
4 |
钻杆规格 |
mm |
Ф42.Ф50 |
Ф42.Ф50 |
Ф50 |
Φ63 |
|
5 |
钻孔倾角 |
º |
0~90 |
0~90 |
0~90 |
0~90 |
|
6 |
钻孔方位角 |
º |
0~360 |
0~360 |
0~360 |
0~360 |
|
7 |
推进行程 |
mm |
850 |
850 |
850 |
850 |
|
8 |
电动机型号 |
|
YBK2-160L-4 |
YBK2-180M-4 |
YBK2-180L-4 |
YBK2-225S-4 |
|
9 |
电动机功率 |
kW |
15 |
18.5 |
22 |
37 |
|
10 |
电动机电压 |
V |
380/660 |
380/660 |
380/660 |
380/660 |
|
13 |
整机重量 |
Kg |
1200 |
1400 |
1600 |
|
坑道钻机主要用于煤矿井下钻进瓦斯抽（排）放孔、注浆灭火孔、煤层注水孔、防突卸压孔、地质勘探孔及其它工程孔。适用于岩石坚固性系数f≤8的各种煤层、岩层。坑道钻机主要有泵站\动力头、机架、立柱框架、操纵台和钻具等6大部分组成。
该钻机主要用于煤矿井下钻进瓦斯抽（排）放孔、注浆灭火孔、煤层注水孔、防突卸压孔、地质勘探孔及其它工程孔。适用于岩石坚固性系数ｆ≤10的各种煤层、岩层。钻机可在基本参数表中规定的方位角和倾角范围内任意钻孔。
它分立柱架和座架两种钻架形式，可根据煤矿井下的巷道高低和使用选择不同的钻架。?该钻机在配备一台高压水发生器和选用高压密封钻杆就能对透气性低的煤层进行割缝，从而提高瓦斯抽放效率和大大缩短抽放时间。该钻机采用液压传动机构，具有钻进能力大、速度快、操作简单、工作稳定可靠、移动安装方便等特点。
