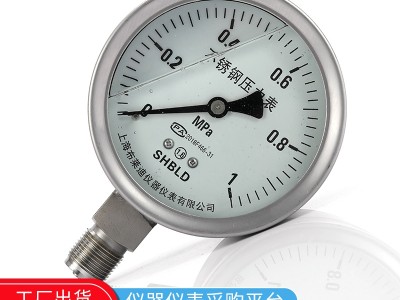

一般压力表适用于测量无爆炸危险,不结晶,不凝固及对铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。
□主要技术指标
型号 |
Y-40
Y-40Z |
Y-60 Y-60Z Y-60ZT |
Y-100
Y-100ZT |
Y-150
Y-150ZT |
Y-200
Y-250 |
公称直径mm |
Φ40 |
Φ60 |
Φ100 |
Φ150 |
Φ200、Φ250 |
接头螺纹 |
M10×1 |
M14×1.5 |
M20×1.5 |
||
*度等级 |
2.5 |
1.5 |
|||
测量范围MPa |
0~0.1;0.16;0.25;0.4;0.6;1;1.6;2.5;4;6 |
0~0.6;1; 1.6;2.5;4;6 |
|||
0~10;16;25 |
0~10;16;25;40;60 |
||||
0.1~0 |
-0.1~0;-0.1~0.6;0.15;0.3;0.5;0.9;1.5;2.4 |
使用环境条件:-40℃~70℃,相对湿度不大于 85%
温度影响:不大于0.4%/10℃(使用温度偏离20&plu*n;5℃)
主要零部件材质:
零件名称 |
接头 |
弹簧管 |
机芯 |
外壳 |
材料牌号 |
铜合金Hpb59-1 |
磷铜QSn4-0.3 |
铜合金 |
钢板0.8F |
□结构原理
仪表的测量系统由接头、弹簧和传动机构组成。通过指针指示仪表读数。
