FW－3高负压瓦斯采取器
产品使用说明书
1 概述
FW－3型高负压瓦斯采取器（以下简称采取器），适用于抽放瓦斯管路系统，采集负压状态下瓦斯气样的*工具。
2 结构特征
本采取器由进气接头、出气接头、胶塞阀、芯阀、拉杆、活塞、气筒及密封圈等部件组成（见图1）。

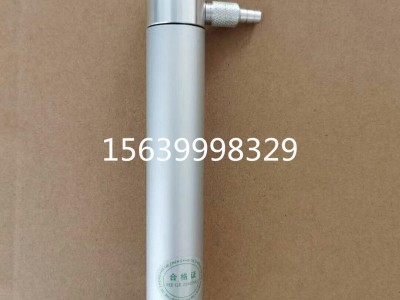

图1 高负压瓦斯采取器
1-进气接头、 2-出气接头、3-活塞、4-气筒、5-拉杆、6-出气孔
3 技术参数
a.取气负压：0～-85Kpa；
b.采气容量：50mL；
c.规格：235×60×30mm；
d.材质：铝合金；
e.重量：约0.4㎏。
4 操作步骤
a.采取气样前，应将采取器侧面进气接头与孔板流量计入口端测量嘴连接；顶端出气接头与瓦斯检定器连接；
b.抽气时，侧面进气接头内的胶塞阀自动打开，高负压瓦斯流入气筒内；
c.打气时，应快速推动活塞，促使顶端出气接头内芯阀打开，侧面进气接头内的胶塞阀自动关闭，瓦斯流入到高浓度瓦斯检定器内，由此测得瓦斯浓度。
5 注意事项
a.使用前，检查胶塞阀是否密封，若有破损漏气，应及时更换；
b.芯阀上乳胶管应与铜芯长度大致相等；
c.活塞与气筒定期用凡士林油涂抹，以防锈蚀。
6 维护与保养
a.定期检查胶塞阀密封圈和活塞密封圈，破损应立即更换；
b.定期使用凡士林涂抹活塞与气筒，以防止锈蚀。
7 保修承诺
本产品保修期为12个月，自发货之日起计算。在此期间非人为原因损坏，本公司负责免费维修（不可抗拒因素除外，例如：自然灾害、战争等）。
